非线性负载所产生的谐波电流无法被直接吸收怎么办

返回列表来源：发布日期：2025-10-13 16:42:12【大中小】

非线性负载在工作时会产生谐波电流，这些频率为基波整数倍的电流注入电网，导致电压畸变、设备过热和能源浪费。它作为一种电能，必须在电路中流动并最终做功或转化为其他能量形式。因此，治理谐波的核心策略是引导、抵消和隔离，而非“吸收”。

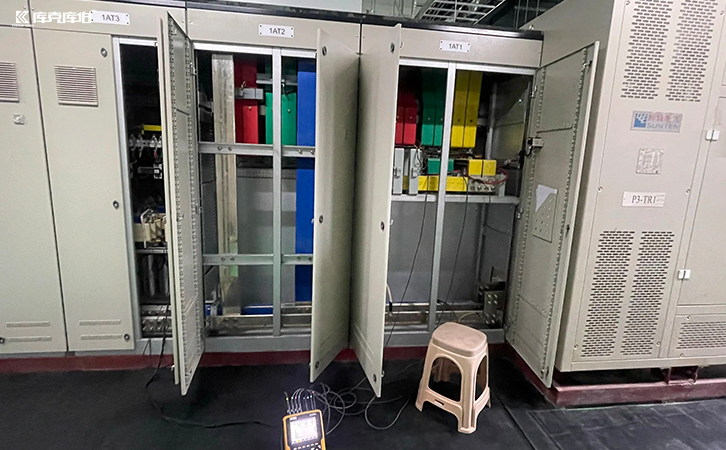

非线性负载

针对这一问题，现代电能质量治理技术提供了以下系统性解决方案：

一、无源滤波技术

无源滤波器（ppf）是由电感、电容和电阻组成的电路网络，其治理思路不是“吸收”，而是为特定频率的谐波电流创造一条低阻抗的并联分流路径。

1、工作原理：无源滤波器被调谐到某一特定谐波频率（例如5次或7次）。在该频率下，其阻抗远低于系统阻抗。根据电流倾向于流向低阻抗路径的特性，大部分目标谐波电流将从非线性负载处流向滤波器，而不是流回上级电网。

2、能量去向：流入滤波器的谐波电流在其内部的电感和电容之间进行循环振荡，并最终通过电阻成分以热能的形式耗散掉。

3、应用场景：适用于稳定、已知且需补偿的主要特征谐波（如6脉冲整流器产生的5、7次谐波）。其优点是结构简单、成本较低，但可能与系统阻抗发生谐振，导致谐波放大。

二、有源滤波技术

有源电力滤波器（apf）是治理谐波的主动式方案，其核心思想是注入一个与谐波电流大小相等、方向相反的补偿电流，从而实现矢量抵消。

1、工作原理：apf通过实时检测负载电流，通过数字信号处理技术快速分离出谐波成分。随后，其内部的逆变器产生一个与检测到的谐波相位相反、幅值相等的补偿电流，并将其注入到电网连接点。

2、最终效果：在理想情况下，有源滤波器产生的补偿电流与负载产生的谐波电流在电源侧完美叠加（相互抵消），使得电源侧电流仅包含基波分量。从电源侧看，谐波电流仿佛“消失”了，实质是被等量的反向电流中和了。

3、应用场景：适用于谐波次数多变、波动剧烈的负载。它响应速度快、补偿精度高，且不会与系统发生谐振，但设备成本和复杂度较高。

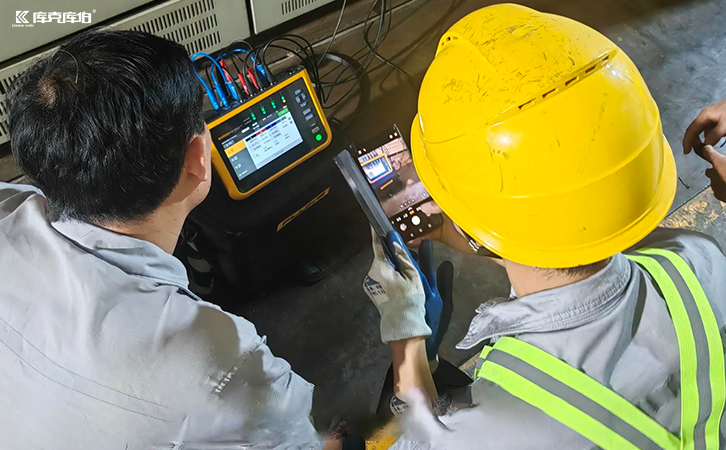

谐波电流

总而言之，选择何种方案取决于谐波的特性、系统的阻抗结构、治理目标以及投资预算，需要进行专业的电能质量分析与仿真来确定。
