在工业自动化领域，变频器已成为控制电机速度的核心设备。然而，许多用户在安装变频器时，经常会听到工程师建议加装“进线电抗器”或“出线电抗器”。这不禁让人产生疑问：这些电抗器是变频器的标准配件吗？它们究竟起什么作用？

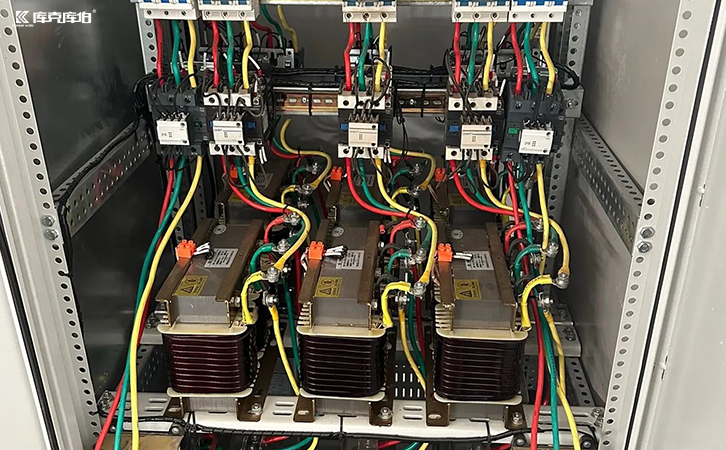

进出线电抗器

一、进线电抗器

1、抑制谐波污染电网（保护上级系统）

这些谐波电流会沿着进线电源反向“污染”整个电网，影响同一电网上其他设备的正常运行，可能导致变压器过热、补偿电容器损坏、精密仪器误动作等。进线电抗器串联在电源和变频器之间，就像一道屏障，能有效限制这些谐波电流的倒流，降低总谐波失真。

2、限制浪涌电流（保护变频器）

当合闸送电的瞬间，变频器直流回路中的电容器会进行瞬时快速充电，产生巨大的合闸浪涌电流，可能高达额定电流的100倍以上。这个电流会冲击整流单元，缩短其寿命。

二、出线电抗器

1、保护电机绝缘（关键作用）

对于普通电机，变频器输出的高频电压脉冲非常高。这种陡峭的电压波前会像反复的“微型电击”一样，冲击电机绕组的绝缘，长期下来会导致绝缘过早老化、击穿，缩短电机寿命。

2、抑制长线传输的反射现象

当变频器与电机之间的电缆距离较长时，会发生电压反射现象，在电机端产生近乎两倍的过电压，这极易损坏电机。出线电抗器可以很好地抑制这种反射，确保电机端的电压在安全范围内。

3、平滑电流，降低温升和噪音

出线电抗器能使输出电流更加平滑，减少高频谐波分量，从而降低电机的运行温度和电磁噪音，使运行更加平稳。

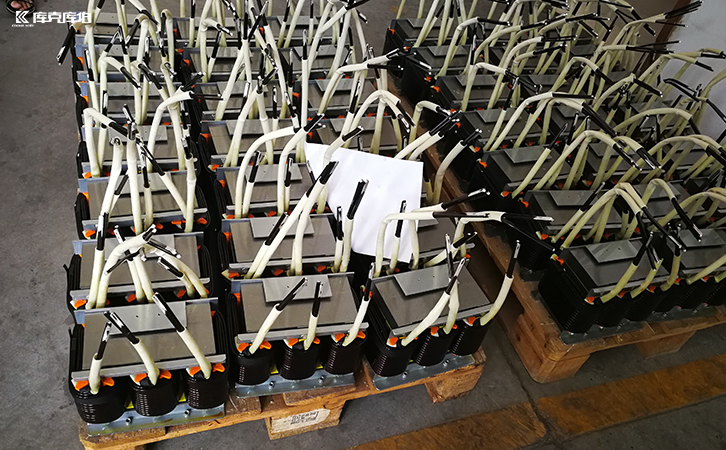

进出线电抗器

进出线电抗器对于变频器系统而言，绝非可有可无的附件。它们是系统工程中不可或缺的一部分。进线电抗器主要面向电源侧，解决“进来”的问题，保护变频器并减少对电网的污染。出线电抗器主要面向负载侧，解决“出去”的问题，保护电机并优化输出性能
