企业配电系统在什么情况下需要投入APF有源滤波柜整柜？

返回列表来源：网络发布日期：2026-04-01 15:18:02【大中小】

当工业配电系统面临谐波含量严重超标、负载变化频繁且不稳定，或现有无功补偿系统频繁出现异常损坏时，企业需要投入APF有源滤波柜整柜进行动态治理。随着变频器、整流设备、电弧炉等非线性负载的大量应用，电网谐波问题日益突出，不仅影响设备正常运行，还可能引发系统故障甚至面临供电部门的处罚风险。

一、需要投入APF整柜的典型工况

当系统总谐波畸变率（THDi）超过国家或行业标准（如超过20%甚至更高）时，传统的无源滤波或电容补偿已难以应对。无源滤波多通过LC回路滤除固定频次谐波，而有源滤波可应对频次复杂、动态变化的谐波，此时需要APF整柜进行精准的动态治理。

在大量使用变频器、数控设备或电焊机的工厂中，负载会不断变化并产生复杂的谐波频谱。这类动态变化的谐波无法通过肉眼观测，但长期超标会击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏。只有具备实时跟踪补偿能力的有源滤波设备才能有效滤除系统电流杂波。

如果厂区内的电容器频繁发生鼓包漏液、补偿柜过热或投切开关故障，这往往与系统谐波放大有关。在这种情况下，单纯更换电容器无法解决根本问题，反而会增加系统谐振风险。配置有源滤波设备可以从源头改善电能质量，延长电气设备的使用寿命。

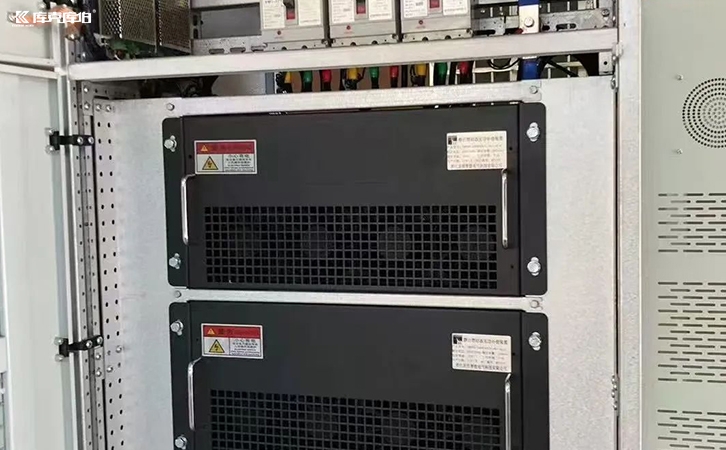

APF有源滤波柜

判断的前提是获取真实数据。企业应通过专业仪器测量谐波电流、谐波电压及功率因数等关键指标，明确当前电网的实际运行状态。若同时存在谐波超标与功率因数不达标的情况，通常建议将APF与SVG动态无功补偿设备搭配安装。

在获取检测数据后，需要进一步分析谐波的具体来源，判断是单一谐波还是多次谐波叠加。这为后续的设备选型和容量配置提供了科学依据。

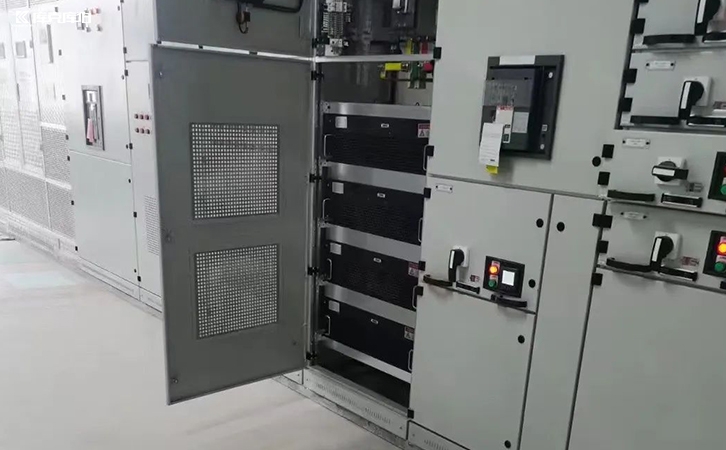

APF有源滤波柜

企业需结合实际需求，从投资成本、运行收益和设备寿命等方面进行综合评估。若谐波超标超出规范要求，供电部门可依规进行处罚。合理配置治理设备不仅能避免力调电费罚款，还能降低变压器与线路损耗，通常在合理工况下可通过节省的电费与设备维护成本实现良好的投资回报。

综上所述，是否配置电能质量治理设备本质上取决于电网谐波水平、负载特性以及供电质量要求。当系统谐波严重、负载波动频繁或对供电质量要求较高时，投入APF有源滤波柜整柜已不再是可选项，而是保障配电系统安全、稳定、高效运行的关键措施。
