进出线电抗器的作用及在电能质量治理中的应用
进出线电抗器主要用于抑制电力系统中的谐波干扰、限制冲击电流并保护变频器与电机设备，是改善电能质量和保障工业设备稳定运行的重要组件。在工业制造、新能源、冶金、化工等场景中，变频器、整流器及各类非线性负载的大量应用容易引发电能质量问题，合理配置电抗器能够有效缓解这些现象。
进线电抗器的核心作用
进线电抗器主要安装在电网与变频器或整流设备之间，其首要作用是抑制电网侧的谐波干扰。当设备运行向电网注入谐波电流导致电压畸变时，进线电抗器通过增加线路阻抗，有效限制谐波电流幅值，降低对电网的污染程度。此外，在电网电压波动或发生短时冲击的情况下，它能够限制突发电流对整流桥和直流母线的冲击，避免器件因过流而损坏。同时，进线电抗器还有助于改善输入侧功率因数，使大型工业负载的运行更加平稳。
出线电抗器的主要功能

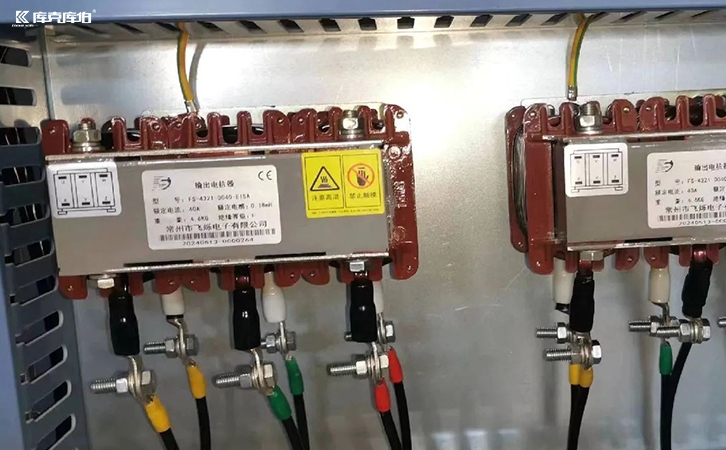

出线电抗器通常安装在变频器与电动机之间，其核心作用之一是抑制输出侧的高频谐波。变频器工作时产生的高频PWM波形会对电机绕组绝缘产生冲击，长期运行可能导致绝缘老化甚至击穿。在输出端加装电抗器可以有效滤除部分高频分量，降低电压变化率（dv/dt），从而保护电机绝缘系统。此外，出线电抗器还能减少长距离电缆分布电容带来的影响，抑制电缆电容与变频器输出形成的谐振过电压现象，提高系统的运行可靠性，并降低电机运行时的噪声和振动。
综合治理与方案配置

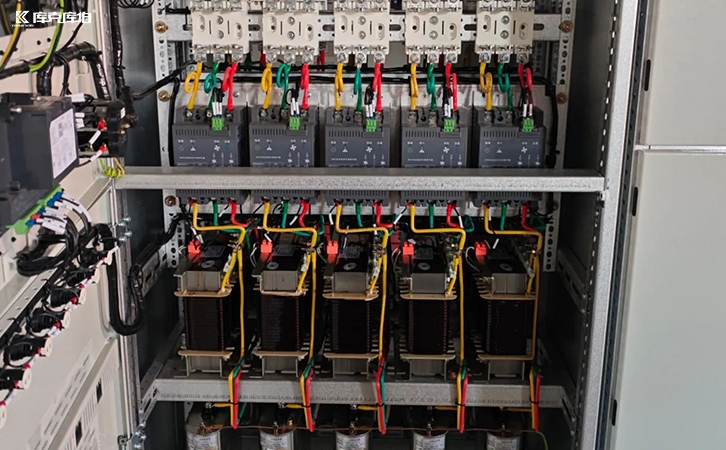

在谐波较严重或电网质量较差的复杂工况中，「进出线电抗器」往往需要配合使用。进线侧用于治理电网侧问题，出线侧用于保护负载设备，两者相互配合以构建稳定的电力运行环境。针对存在多种电能质量问题的配电系统，单一设备不一定适合所有场景。库克库伯电气面向各类用电场景提供电能质量综合治理相关产品与技术服务，结合现场检测数据与负载特性，除了配置电抗器外，还可根据项目需求提供 APF 有源滤波器、SVG 静止无功发生器以及低压干式电容器等组合治理方案，以应对无功不足、谐波干扰及三相不平衡等综合问题，并提供从现场勘测、方案定制到安装指导的完整技术支持。通过科学的选型与综合治理，企业能够有效提升配电系统的可靠性与运行效率。
