工频炉三相电流不平衡主要由负载不均衡、供电系统电压不对称、无功补偿配置不当或设备本体异常引起，解决这一问题需要从优化炉料分布、排查供电网络以及引入SVG动态无功补偿等电能质量综合治理方案入手。

一、什么是工频炉三相电流不平衡

在冶金、铸造等工业生产中，工频炉是常见的加热设备。所谓三相电流不平衡，是指设备运行中三相电流大小出现明显差异，通常超过正常允许的10%范围。这种现象会导致电网负荷分布不均，不仅影响供电质量，还可能引发变压器温升过高、设备频繁跳闸等安全隐患。

在冶炼过程中，如果炉料分布不均或熔化状态存在差异，会导致各相负载产生明显区别，进而引起电流不平衡。

上级变压器三相电压不对称或线路阻抗不一致，会直接影响电流的正常分布。

工频炉属于典型的冲击性负载，无功功率变化速度极快。传统电容柜多采用分级投切，存在10至15秒的响应延时，难以完全匹配负载的快速波动。如果无功补偿装置投切不均或容量配置不匹配，会进一步加剧三相不平衡现象。

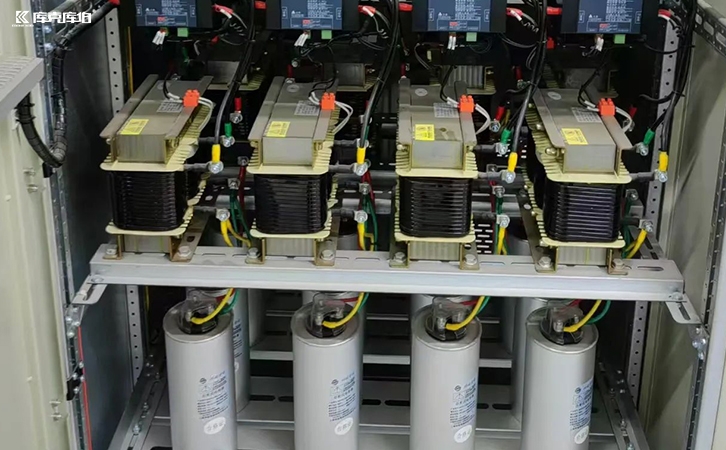

工频炉三相电流不平衡

感应线圈匝数不一致或内部结构异常等硬件问题，也会导致三相参数出现偏差。

面对「工频炉三相电流不平衡」的问题，企业应采取系统性的排查与治理措施：

在加料环节尽量保持炉料分布均匀，避免局部过度集中，从源头减少因负载不均引发的电流波动。

通过专业仪器测量三相电压是否平衡，判断是否为供电侧问题，必要时联系电力部门进行调整。若问题源自设备本体，应及时进行专业检修或更换关键部件，避免隐患扩大。

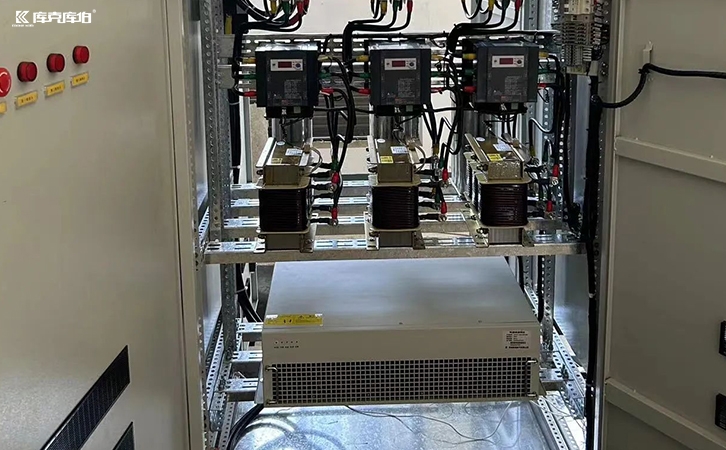

工频炉三相电流不平衡

针对补偿系统不合理的问题，建议根据现场工况优化无功补偿配置。对于冲击负载场景，可引入SVG静止无功发生器。SVG支持连续无级调节和毫秒级响应，能够精准应对工频炉产生的动态无功波动，有效改善电压波动与三相不平衡问题。若现场同时存在谐波超标现象，还可搭配APF有源滤波器进行组合治理。

目前，库克库伯电气等专业机构可面向冶金、制造等用电场景提供电能质量综合治理服务。通过现场电能质量检测与负载分析，为企业定制包含SVG、APF及各类电容器等产品的组合治理方案，从而提升配电系统的稳定性。

综上所述，工频炉三相电流不平衡并非单一因素导致，而是负载、供电、设备及补偿系统共同作用的结果。通过全面的现场勘测与科学的电能质量治理，企业能够有效保障设备的安全高效运行。

SVG静止无功发生器
APF有源滤波器

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
电热电容器

库克库伯电气厂商的电热电容器主要用于中频感应加热电气系统中,提高功率因素或改善回路特性。电热电容器主要由芯子和箱壳组成,其间充满优质的浸渍剂,芯子焊有冷却水管供电容器冷却用。
高压电抗器
直流滤波电容器

库克库伯电气直流滤波电容器适用于交流进线电压380-1250V,中间直流电压 2kV以下,大功率串联谐振感应加热电源的直流母线旁路谐波大电流和直流电压支撑。产品性能符合GB/T17702.1-1999及IEC61071-1（1991）标准。
