谐波环境对直流滤波电容器的影响及综合治理方案

返回列表来源：网络发布日期：2026-03-30 16:01:33【大中小】

谐波环境会导致直流滤波电容器面临过热老化、系统共振以及电介质击穿等风险，进而缩短设备使用寿命并增加维护成本。在工业制造、新能源等存在大量非线性负载的场景中，保障电容器的安全运行需要结合现场工况进行合理选型，并引入有源滤波等综合治理方案。

谐波环境对设备的主要影响

在电力系统中，变频器、整流器、UPS、光伏逆变器及中频炉等非线性负载的广泛使用，使得电网谐波问题日益突出。作为电力电子设备中用于平滑直流电压并抑制高频噪声的关键组件，「直流滤波电容器」在恶劣的谐波环境中主要面临以下挑战：

内部过热与使用寿命缩短

高频谐波会导致电容器的电流波形发生畸变，使设备内部产生额外热量。对于采用聚酯、聚丙烯等常见材料的电容器，长期过热会加速电介质老化，从而显著缩短其正常使用寿命。

诱发系统共振与谐波放大

电容器与配电系统中的电感元件（如电抗器）会共同构成LC电路。当系统谐波频率与该LC电路的固有共振频率相匹配时，极易引发谐振现象，导致谐波能量被放大。这不仅会损害电容器本身，还可能造成电网中其他设备过载或损坏。

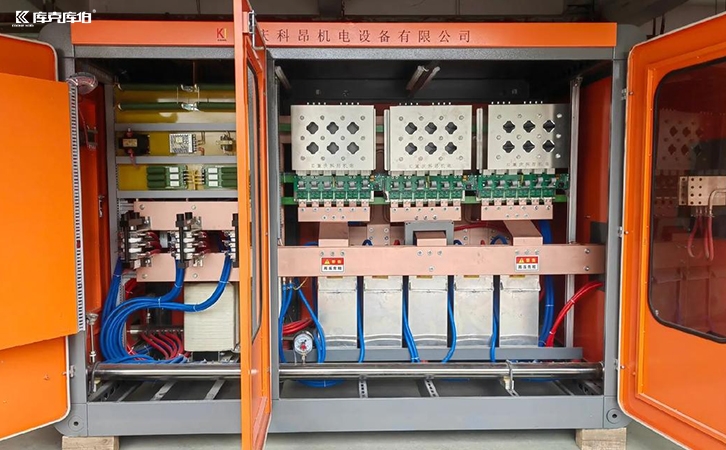

直流滤波电容器

电介质击穿与绝缘损坏

高频谐波在通过电容器时，会对电介质施加更高的电气应力。在谐波环境较为恶劣的情况下，电容器的绝缘性能会逐渐下降，最终可能引发电介质击穿或电气短路，导致设备意外停机并带来高昂的维修成本。

复杂谐波工况下的综合治理建议

为了保障电力电子设备的正常工作，仅依靠单一设备的被动承受往往难以应对复杂的电能质量问题。当现场存在多频次叠加、动态波动的复杂高频谐波时，传统的无源电抗器方案容易诱发谐振，且滤波效果存在局限性。

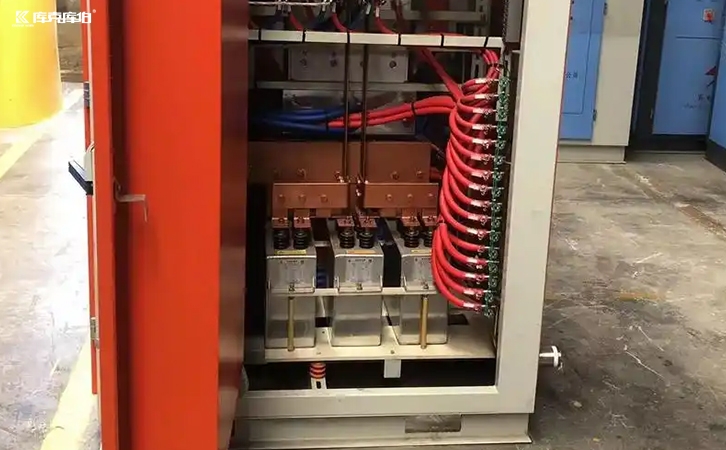

直流滤波电容器

针对此类工况，建议在系统设计时选择合适的电容器参数，并评估引入APF有源滤波装置。APF能够有效治理谐波电流并同步抑制谐波电压，避免谐波放大对电容器及其他精密设备（如PLC、传感器、伺服系统等）造成损坏。对于谐波、无功及三相不平衡并存的场景，可结合现场检测数据与负载特性，采用APF、SVG及电容电抗形成组合治理方案，从而全面提升电能质量，延长系统整体运行寿命。
