光伏电站滤波方案选择：滤波柜与电容电抗柜的应用对比

返回列表来源：网络发布日期：2026-03-30 15:57:30【大中小】

光伏电站滤波究竟是选择滤波柜还是电容电抗柜，并没有绝对的标准答案，而是需要根据谐波特性、系统规模、运行稳定性以及投资预算等因素综合判断。谐波复杂、电能质量要求高的场景优先选择具备动态跟踪能力的滤波柜；而工况稳定、对成本较为敏感的中小型系统，则可考虑传统的电容电抗柜。

光伏电站谐波特性与治理需求

随着光伏发电的大规模接入，电网侧对电能质量的要求日益严格。光伏逆变器等非线性负载在运行过程中，其高频开关动作会产生频率高、含量复杂的谐波。如果不加以治理，不仅会引起变压器发热、设备误报警，还会导致功率因数偏低和电压波动，甚至对电网造成干扰。因此，准确的现场电能质量检测与负载分析是设备选型的基础。

滤波柜与电容电抗柜的技术特点对比

滤波柜的动态治理优势

在实际工程中，滤波柜（通常指APF有源滤波柜或高性能无源滤波装置）主要用于谐波含量较高、变化频繁的场景。其核心优势在于能够动态跟踪谐波电流并进行实时补偿，有效将电流总畸变率（THDi）等指标降低至国标要求范围内。对于多台逆变器并网、负载波动较大的光伏电站，这种设备不仅能治理谐波，还能兼顾改善电能质量，避免因工况变化引发的谐振风险。

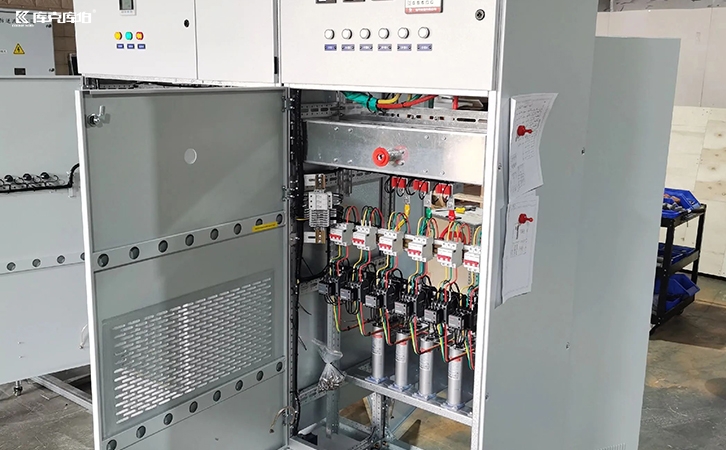

滤波柜

电容电抗柜的经济性与局限性

相比之下，电容电抗柜属于传统的无源滤波补偿装置，更多应用于谐波水平相对稳定、系统结构较为简单的场景。通过电容器与电抗器的合理组合，它可以对特定频率的谐波进行抑制，并实现一定程度的无功补偿。这种方式结构简单、初期投资较低。然而，由于其属于定值补偿，一旦光伏系统运行工况发生剧烈变化，其滤波效果可能会下降，在特定条件下甚至存在引发谐振的隐患。

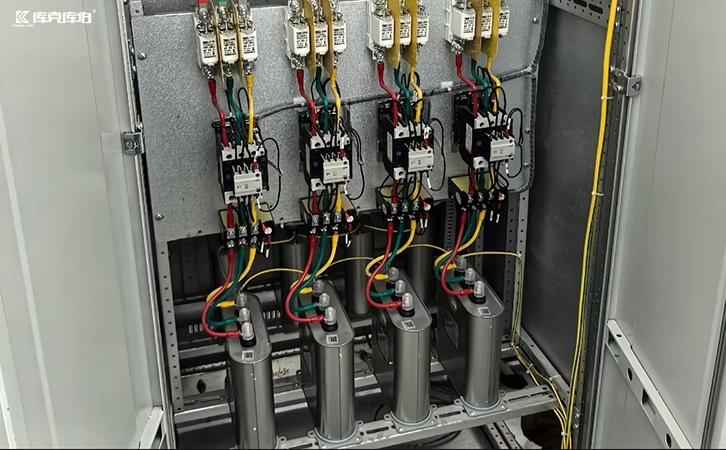

电容电抗柜

光伏电站电能质量综合解决方案

针对光伏电站复杂的用电场景，单一设备往往难以解决所有问题。例如，光伏出力随光照骤变会导致无功快速漂移，此时引入SVG静止无功发生器，可通过毫秒级连续调节有效稳定功率因数，减少超前与滞后波动。当系统同时面临谐波超标与无功不足时，库克库伯电气等专业服务商通常会结合现场检测数据与配电结构，提供包含APF有源滤波器、SVG以及电容电抗在内的组合治理方案。这种定制化方案能够全面覆盖谐波干扰、三相不平衡及电压波动等多种电能质量问题，保障光伏系统的安全稳定并网。
