电力电容器投运后应配置哪些保护装置？

返回列表来源：网络发布日期：2026-05-26 15:52:26【大中小】

电力电容器投运后，必须配置过流、过压、温度、谐波以及缺相与不平衡等保护装置，以防止设备损坏并保障无功补偿系统的安全稳定运行。在工业制造、新能源及商业建筑等场景中，配电系统往往面临复杂的电能质量挑战，完善的保护体系是提升设备运行可靠性和使用寿命的基础。

基础电气保护配置

过流保护装置

过流保护是系统的基础配置。电力电容器投运后，通常需要安装熔断器或断路器。当配电系统发生短路、电流突增或电容器内部出现故障时，过流保护装置能够快速切断故障回路，从而避免设备烧毁并防止事故范围扩大。

过压保护装置

在无功补偿系统中，电网电压的剧烈波动容易导致设备长期处于过压运行状态。配置过压保护继电器可以在母线电压超过安全设定值时，及时将电容器组退出运行，有效降低绝缘老化和鼓包损坏的风险，延长设备使用寿命。

运行状态与环境监测

温度保护装置

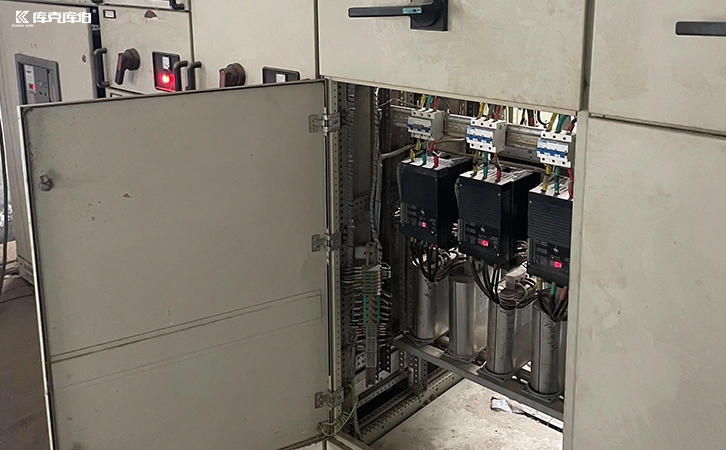

设备在运行过程中会持续发热，若补偿柜内散热条件不佳，极易引发高温故障。许多补偿柜会配置温控器并与散热风机联动，当柜内温度超过安全范围时，系统会自动报警或停止运行，防止热损坏。

电力电容器

缺相与不平衡保护

对于三相电容器组而言，缺相运行会导致部分相电流异常升高。配置不平衡保护装置后，一旦检测到三相电流或电压偏差过大，系统能够及时切除故障设备，保障整套补偿系统的安全运行。

复杂工况下的谐波保护与综合治理

谐波保护装置

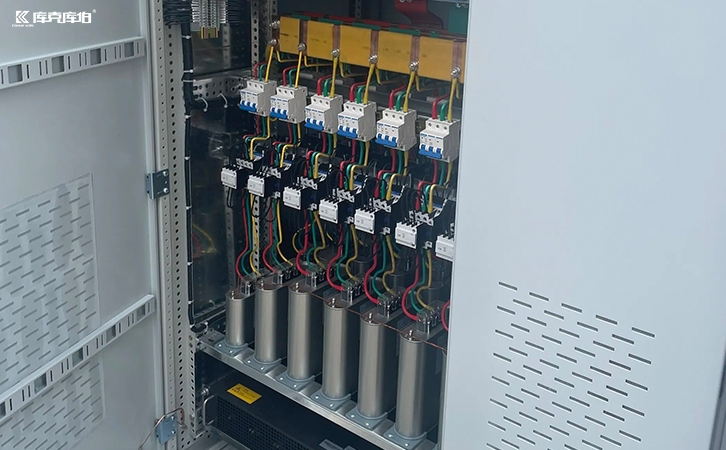

随着变频器、整流器、UPS、充电桩及光伏逆变器等非线性负载的大量投入使用，电网谐波问题日益突出。电力电容器投运后，建议配套滤波电抗器或谐波保护装置，以防止谐波放大导致电容器过热、爆裂以及投切异常。

电力电容器

传统补偿局限与综合电能质量治理

在冶金、重工、自动化产线等存在冲击负荷或大量非线性负载的场景中，若仅采用传统电容补偿，可能会面临响应速度不足、投切频繁、补偿精度不够或谐波放大等风险。针对存在多种电能质量问题的配电系统，单一设备往往难以完全匹配现场需求。当谐波问题突出时，可重点评估有源电力滤波器（APF）；当无功不足和功率因数波动明显时，可评估静止无功发生器（SVG）或电容电抗组合；若谐波、无功、三相不平衡等问题并存，则建议结合现场检测数据与负载特性，采用 APF、SVG 与电容电抗相组合的综合治理方案，以降低后期维护成本并提升系统稳定性。
