三次谐波用14%电抗器还是7%电抗器

返回列表来源：网络发布日期：2026-03-19 15:31:48【大中小】

在电力系统中，谐波问题一直是影响电能质量的重要因素之一，尤其是在含有大量非线性负载（如变频器、整流设备、UPS等）的场景下，谐波污染更加明显。其中，三次谐波作为典型的低次谐波，对配电系统的影响尤为突出。因此，很多用户在设计无功补偿方案时都有疑问，三次谐波用14%电抗器还是7%电抗器？

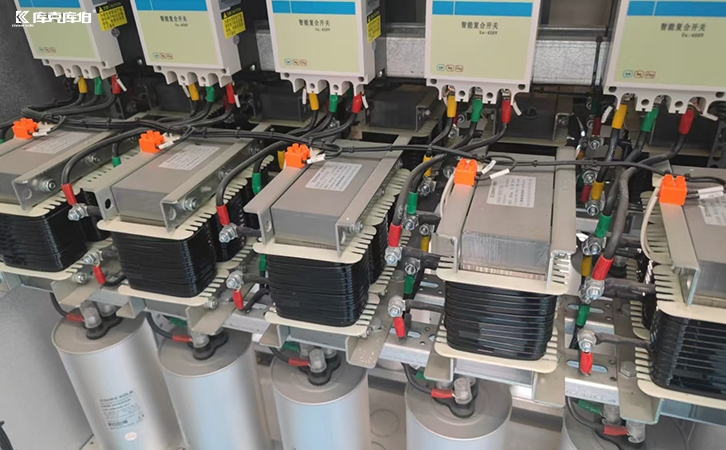

滤波电抗器

一、7%电抗器的作用与适用场景

7%电抗器是无功补偿系统中较为常见的一种配置，其主要作用是：抑制5次谐波为主、防止电容器与系统发生谐振、保护电容器设备。

7%电抗器对应的谐振频率通常避开5次谐波，因此在一般工业场合中应用较为广泛。

但需要注意的是，7%电抗器并不是针对三次谐波设计的，对于三次谐波的抑制效果有限。

二、14%电抗器的特点与优势

14%电抗器通常用于谐波含量较高或需要更强抑制能力的场合，其特点包括：谐振频率更低、对低次谐波具有更强的抑制能力、能有效降低电容器受谐波影响。

相比7%电抗器，14%电抗器对3次及更低频率谐波的抑制能力更强，因此在某些特殊场景中更具优势。

三、三次谐波场景下该如何选择

1、以三次谐波为主的系统

如果系统中三次谐波占比较高，例如大量单相负载或数据设备场景，建议优先考虑采用14%电抗器或结合专用滤波装置进行治理，这样可以更有效地抑制低次谐波对电容器和系统的影响。

2、常规工业负载场景

如果系统中主要是5次、7次谐波，而三次谐波影响较小，则选择7%电抗器即可兼顾成本与效果，这是大多数工业企业的常规配置方案。

3、复杂谐波环境

在谐波种类较多、负载复杂的场景中，单纯依靠电抗器可能难以满足需求，此时可以考虑有源滤波器（APF）或静止无功发生器（SVG）通过综合治理，提高电能质量。

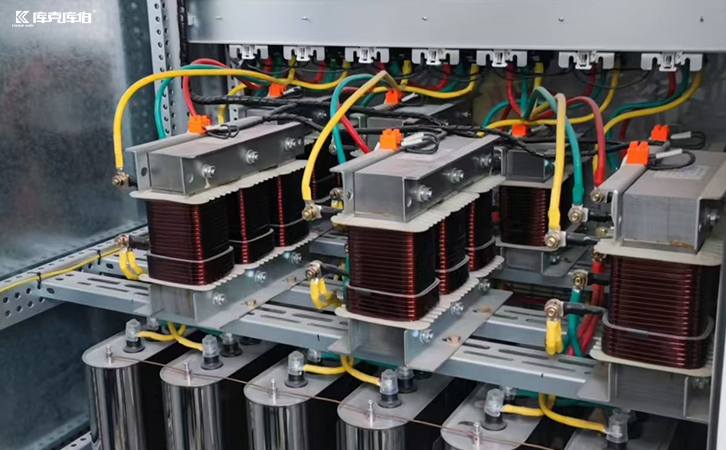

滤波电抗器

综合来看，三次谐波用14%电抗器还是7%电抗器，并没有一个绝对统一的答案，而是需要根据具体工况进行判断。对于三次谐波占主导的系统，14%电抗器更具优势；而在常规工业场景中，7%电抗器依然是主流选择。
