SVG无功补偿器的单管式与模组式方案各有侧重，单管式以结构简单、成本适中见长，适用于中小容量场景；而模组式则在扩展性、可靠性和维护便利性方面更具优势，更适合大容量及复杂工况。在电能质量治理领域，设备主要处理无功功率以提升功率因数，选择合适的结构形式对于保障系统稳定运行至关重要。

一、单管式SVG的结构特点与优势

单管式方案通常以单个大功率功率模块（IGBT单元）为核心构建，其结构相对集中，控制逻辑统一。

单管式设备内部结构较为集中，系统组成相对简单，控制逻辑清晰。在负载变化不大的场景中，这种设计能够保持长期稳定运行。

对于容量需求不大的系统，单管式方案能够满足基本的无功补偿需求。同时，设备结构紧凑，整体投资成本相对可控，适合预算有限且工况简单的项目。

由于采用统一的控制单元，单管式设备在输出无功功率时具有较好的一致性，不容易出现多模块之间的协调问题，确保补偿过程的平稳。

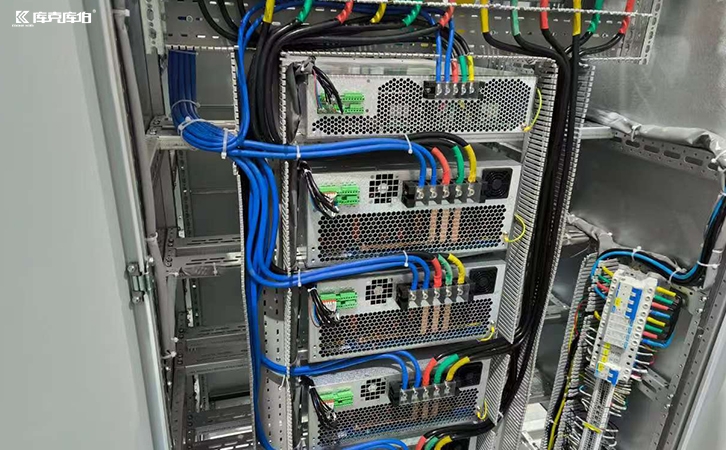

svg无功补偿器

模组式方案将多个功率单元模块进行组合，每个模块都具备独立的运行能力，通过系统控制实现整体协调。

模组式结构可以根据实际需求灵活增减模块数量，实现容量的快速扩展。这种积木式结构特别适合负载不断变化、未来有扩容需求的企业。

当某一个模块出现故障时，其余模块仍可继续运行，不会导致整个系统停机。这种冗余设计大幅提高了系统的整体可靠性，保障生产连续性。

模组式设备支持在线维护或快速更换模块。在故障发生时无需整体停机，有助于降低维护成本和对生产的影响。

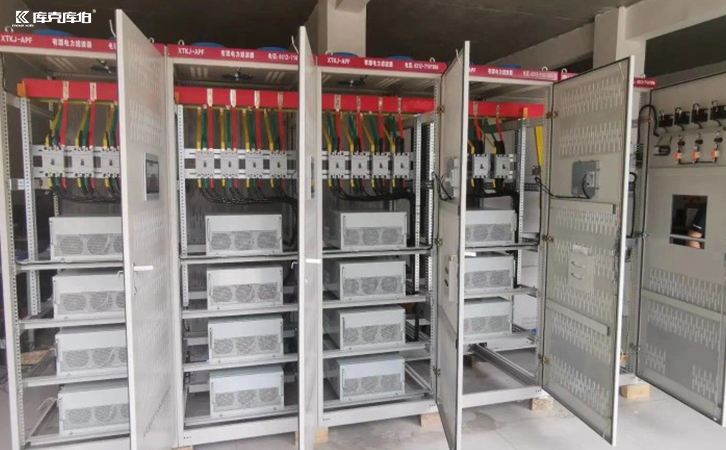

svg无功补偿器

在大型工业企业、电弧炉、轧钢等负载波动较大的场景中，模组式方案能够更好地适应动态变化，实现精准补偿。

在实际应用中，单管与模组方案没有绝对的优劣之分，关键在于是否与工况需求相匹配。针对存在功率因数波动、设备频繁跳闸的厂区，SVG无功补偿器能够通过毫秒级响应和连续无级调节，有效解决动态无功问题，并将功率因数稳定在考核标准内，从而降低力调电费罚款风险。

若现场负载变化平缓且容量需求较小，单管式方案是经济实用的选择。若现场属于冲击、变频类负载，且无功变化速度极快，建议优先考虑模组式方案，以充分发挥其冗余设计和灵活扩展的优势，确保电能质量治理系统的长期稳定运行。
