中频炉电热电容器串联后需要注意什么

返回列表来源：发布日期：2025-04-24 16:17:04【大中小】

中频炉电热电容器作为感应加热系统的核心元件，其串联配置在提升系统电压耐受能力的同时，也带来了一系列技术挑战。在实际应用中，中频炉电热电容器的串联使用需要特别注意电压均衡、热管理以及系统匹配等问题。

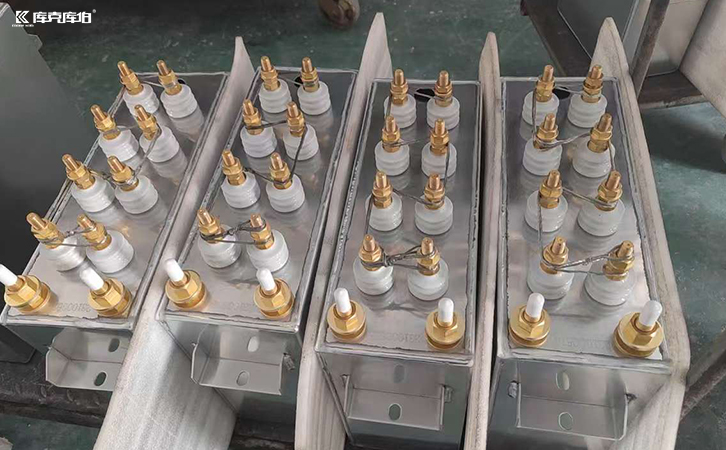

中频炉电热电容器

一、电压均衡管理要点

1、静态电压分配

-串联电容器组的电压分配与各单元容值成反比

-必须选用容值偏差≤±3%的匹配电容器

-建议定期检测各单元实际工作电压

2、动态均衡措施

-并联均压电阻（阻值通常为100kω-1mω）

-采用主动式电压均衡电路（适用于高频大功率场合）

-设置过压保护装置（动作阈值1.1倍额定电压）

二、热管理关键技术

1、散热系统设计

-保持最小20cm的单元间距

-安装强制风冷系统（风速≥5m/s）

-监测热点温度（不超过70℃）

2、温度监测方案

-每相配置至少2个温度传感器

-设置分级报警（60℃预警/70℃跳闸）

-定期清洁散热通道

三、系统匹配与维护

1、谐振电路调谐

-精确计算lc谐振点（偏差＜±1%）

-采用可调式电抗器补偿容差

-定期检测谐振频率变化

2、绝缘维护要点

-每月测量极间绝缘电阻（≥100mω）

-检查套管表面无碳化痕迹

-保持环境相对湿度＜80%

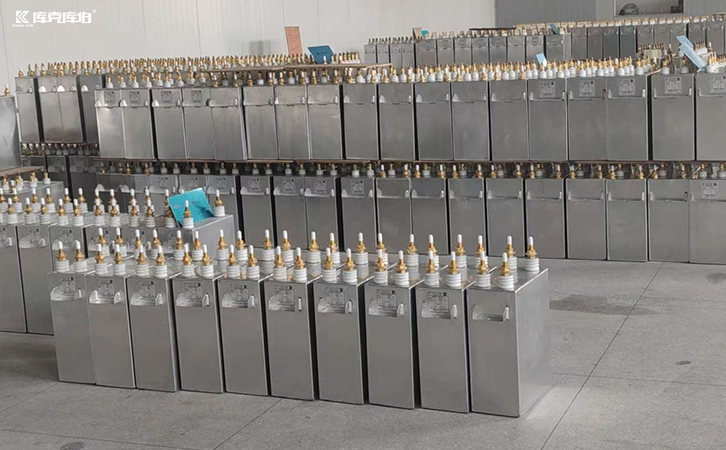

中频炉电热电容器

中频炉电热电容器的串联应用是一项系统工程，需要从电气参数匹配、热力学设计和运行维护等多个维度进行综合考量。通过科学的电压均衡管理、有效的散热措施以及规范的维护保养，可以确保串联电容器组安全稳定运行。
