SVG静止无功补偿装置一开机就烧了怎么回事

返回列表来源：发布日期：2025-04-25 16:44:39【大中小】

svg静止无功补偿装置作为交流输电系统的核心设备，其突然烧毁故障会给电力系统稳定运行带来严重影响。针对svg静止无功补偿装置一开机就烧毁的异常现象，必须从电气系统、设备本体、控制逻辑等多方面进行系统分析。

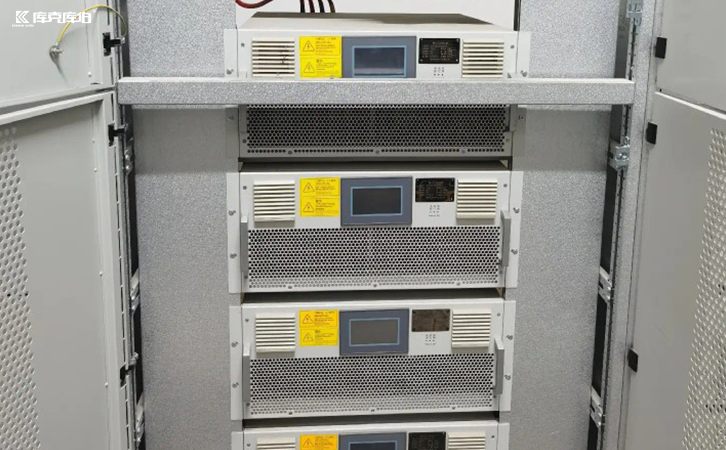

svg静止无功补偿装置

一、电源系统异常导致的故障

1、输入电源相位错误

-相序接反导致svg静止无功补偿装置功率单元反向导通

-缺相运行造成电流严重不平衡

-零线接触不良引发电压畸变

2、电压幅值超标

-输入电压超过装置最大允许值（通常为额定电压±10%）

-合闸瞬间操作过电压未有效抑制

-系统电压谐波含量超标（thd>5%）

二、装置本体质量问题

1、功率模块缺陷

-igbt器件存在隐性损伤

-驱动电路隔离不良

-直流支撑电容漏电流超标

2、控制系统故障

-dsp程序初始化异常

-电压/电流采样基准漂移

-保护阈值参数设置错误

三、安装调试不规范

1、安装工艺缺陷

-功率单元连接螺栓扭矩不足

-光纤通信接口接触不良

-冷却系统管路存在气堵

2、调试流程缺失

-未进行空载测试直接带载

-保护功能未做实际验证

-控制系统参数未优化

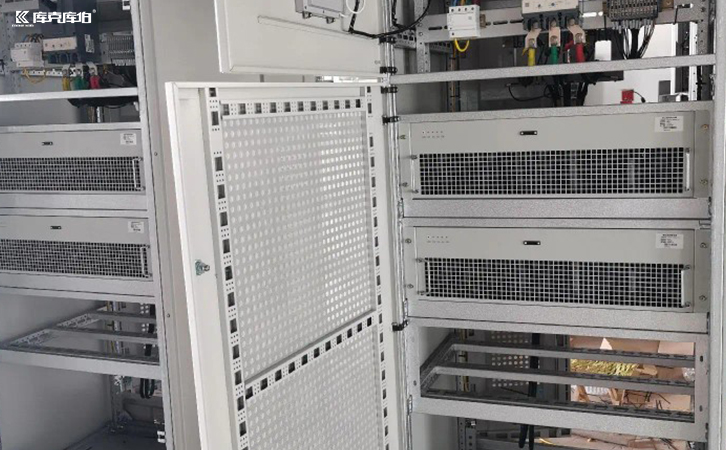

svg静止无功补偿装置

svg静止无功补偿装置开机烧毁故障的排查需要采用系统化思维，从电源质量、设备本体、安装调试、运行环境等多个维度进行综合分析。建议用户在设备投运前严格执行三级验收制度，包括工厂测试、现场安装检查和系统联调。
