中频炉电热电容器6个接线柱的正确接线方法与注意事项

返回列表来源：发布日期：2024-12-10 16:17:52【大中小】

中频炉电热电容器的6个接线柱通常分为电源输入端、负载补偿端和安全接地端，具体接线需严格按照设备电气设计图进行，以确保功率补偿效果与用电安全。中频炉在冶金、机械和金属热处理等行业应用广泛，其电容器的合理接线对设备性能和电路无功补偿具有重要影响。

一、6个接线柱的常见功能与接线方式

不同型号和设计的中频炉电容器接线方式可能存在差异，但6个接线柱的典型功能分配通常如下：

C1和C2一般作为电容器的两个输入端，主要用于连接中频炉电源的交流输入端。在实际操作中，这两个接线柱通常接入交流电源的相线或两相电，为电容器提供工作电源。

C3和C4属于电容器的中间接线端，主要用于连接中频炉的负载电路或工作绕组。中频炉等非线性负载在运行中容易产生无功功率需求，这两个接线柱通过接入电路，帮助电容器调节和补偿电路中的无功功率，从而改善功率因数。

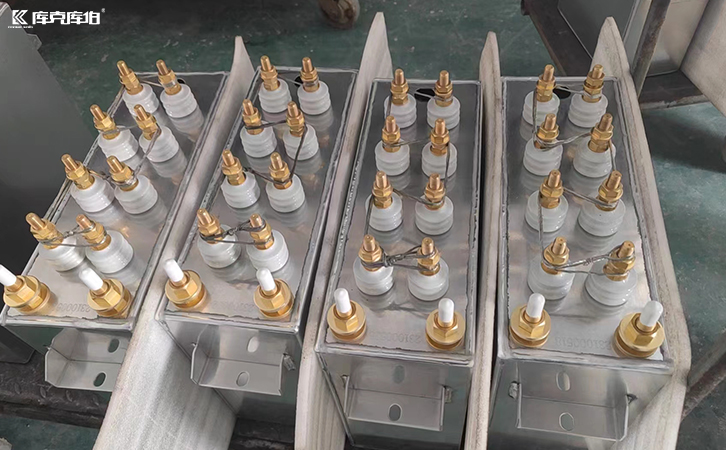

中频炉电热电容器

C5和C6通常作为接地端或保护端，必须可靠连接到地线。这一设计旨在提供安全接地保护，避免电容器在发生漏电、短路或绝缘老化等故障时引发严重的电气安全问题，保障设备和人员安全。

在进行接线操作前，必须详细查阅中频炉及电容器的设备手册和电气设计图。由于不同厂家的设备设计存在差异，切勿仅凭经验盲目接线。接线完成后，需检查各连接点的紧固情况，防止因接触不良导致发热或打火。此外，中频炉运行环境复杂，定期对接线端子进行巡检和维护，有助于延长设备使用寿命并维持稳定的电能质量。

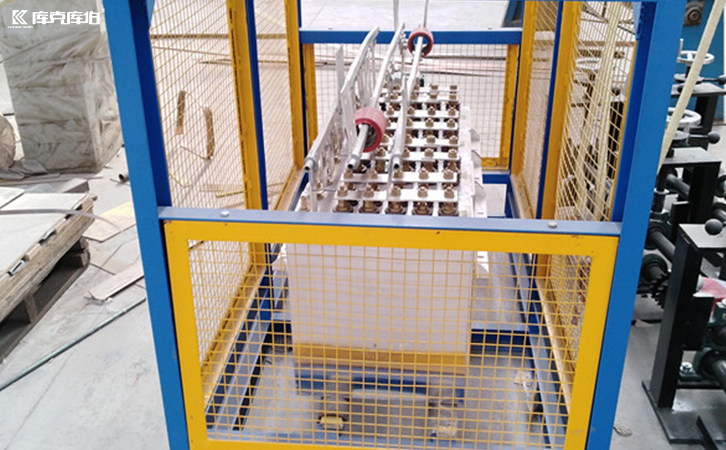

中频炉电热电容器

中频炉在运行过程中容易带来谐波干扰、功率因数偏低和电压波动等电能质量问题。针对这些复杂的用电场景，库克库伯电气提供包括「电热电容器」在内的多种电能质量综合治理产品与技术服务。
