高压电抗器短接的利弊分析与安全运行建议

返回列表来源：发布日期：2024-12-11 16:25:40【大中小】

高压电抗器短接是一种在设备检修、故障处理或系统调试期间使用的临时性隔离措施，虽然在特定场景下有助于快速定位故障和维持系统部分运行，但长期或不当短接会改变系统阻抗特性、带来电气安全风险并导致失去无功补偿功能，因此必须谨慎评估并仅在必要时规范操作。

一、什么是高压电抗器短接

高压电抗器短接是指通过导线将电抗器两端直接连接，使其在电路中暂时失去电抗作用。这种操作通常不作为常规运行状态，而是多见于故障应急处理、设备定期检修或者系统参数调试等特定环节。

在特定的运维和调试场景下，短接操作能够提供一定的便利性和保护作用。

当电力系统出现故障或需要进行例行维护时，短接电抗器能够迅速将其从主回路中隔离。这有助于运维人员快速定位故障点，同时在短接状态下，其他相关电气设备通常可以继续运行，从而降低停电对整体生产或供电的影响。

如果电抗器本身发生局部短路、绝缘下降或面临严重的电流过载，及时将其短接可以避免故障范围扩大。这种应急处理方式在一定程度上有助于降低对电抗器本体及周边关联设备的进一步损伤。

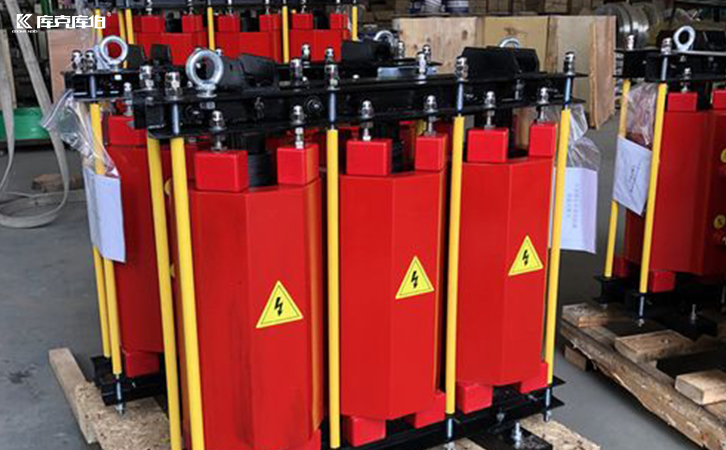

高压电抗器

在电力系统负荷较低的情况下，过度的电抗可能会导致系统运行效率下降，此时短接电抗器可能有助于减少系统的无功功率损耗。此外，在新建或改造项目的调试期间，若电抗器参数与当前工况不完全匹配，短接可作为一种临时调整手段，避免其对系统初期调试造成干扰。

尽管短接在短期内能解决部分运维问题，但其对电力系统整体运行的负面影响不容忽视。

短接操作会直接改变电力系统的阻抗特性，可能引起电流或电压的异常波动。如果短接操作过程不规范或时机不当，容易引发闪络、过电流等电气故障，增加现场设备和人员的安全风险。

电抗器在系统中的核心作用之一是限制无功功率并提供电压稳定性。一旦被短接，电力系统将失去该部分的无功补偿能力，可能导致母线电压不稳定，进而对同一电网下的其他敏感设备运行产生不利影响。

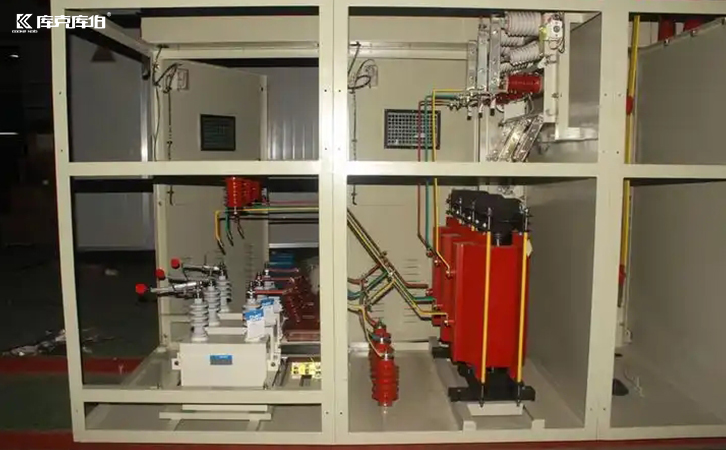

高压电抗器

如果高压电抗器频繁处于短接状态或短接操作过于随意，可能会对电抗器本身的绝缘系统造成冲击。长期的非规范操作容易加速设备老化，缩短电抗器及相关电气组件的使用寿命。
