阻尼吸收电容器单柱与双柱的核心区别及选型指南

返回列表来源：发布日期：2025-05-21 16:11:32【大中小】

阻尼吸收电容器单柱与双柱的核心区别在于内部结构配置、适用电压等级以及过电压抑制能力，单柱式结构紧凑适用于35kV及以下常规场景，而双柱式通过增加均压与阻尼元件，能够胜任35kV至110kV的复杂电网环境。在实际工程应用中，合理区分两者的特性并科学选型，是确保晶闸管、可控硅等非线性元件安全稳定运行的关键。

一、结构设计的差异

阻尼吸收电容器主要用于吸收电路中非线性元件产生的过电压，从而保护核心电力电子器件。单柱式与双柱式在物理结构和内部元件布局上存在显著不同。

二、单柱式结构特点

单柱式阻尼吸收电容器采用较为简单的内部结构设计。通常情况下，其内部不配置均压或额外的阻尼元件。这种简化的设计使得单柱式电容器的整体体积较小，绝缘结构也相对简单，便于在空间受限的设备中进行安装和布置。

三、双柱式结构特点

相比之下，双柱式结构在内部元件的丰富度上有所提升。它不仅包含基础的电容组件，还专门配备了均压电阻、阻尼电阻或阻尼电感等辅助元件。为了容纳这些额外的组件以及第二柱电容，双柱式电容器的体积略大。同时，其绝缘结构属于中等复杂程度，需要专门的设计来应对较高电压下的电场分布问题。

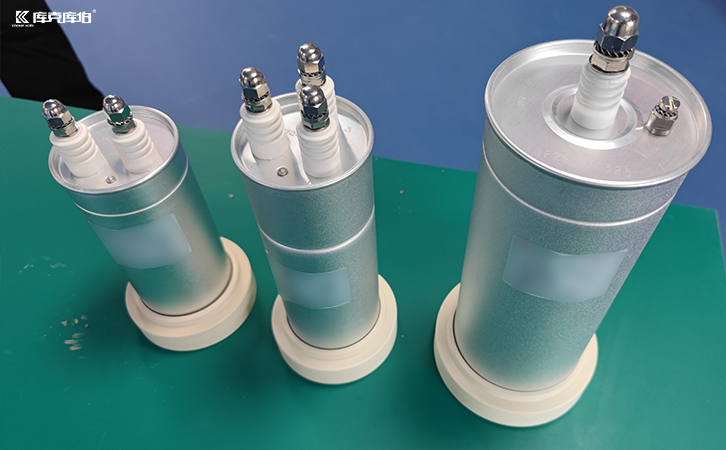

阻尼吸收电容器

四、电气性能的对比

内部结构的差异直接决定了单柱式与双柱式在电气性能上的不同表现，主要体现在适用电压等级、抑制能力以及均压和阻尼效果上。

五、单柱式电气表现

在适用电压等级方面，单柱式一般适用于35kV及以下的系统。由于内部缺乏专门的均压和强阻尼设计，其抑制过电压的能力表现一般，均压能力不具备或在实际应用中无此需求，整体的阻尼能力也相对有限。它更适合电网条件相对简单、操作过电压不频繁的常规环境。

六、双柱式电气表现

双柱式阻尼吸收电容器的适用电压等级通常覆盖35kV至110kV区间。得益于均压电阻等元件的加入，它能够有效确保内部电压分布的均匀性，具备更强的均压能力。在抑制过电压方面，双柱式表现更为出色，尤其适用于操作过电压频繁发生的系统。其更强的阻尼能力使其能够从容应对更高电压等级和更复杂的电网运行条件。

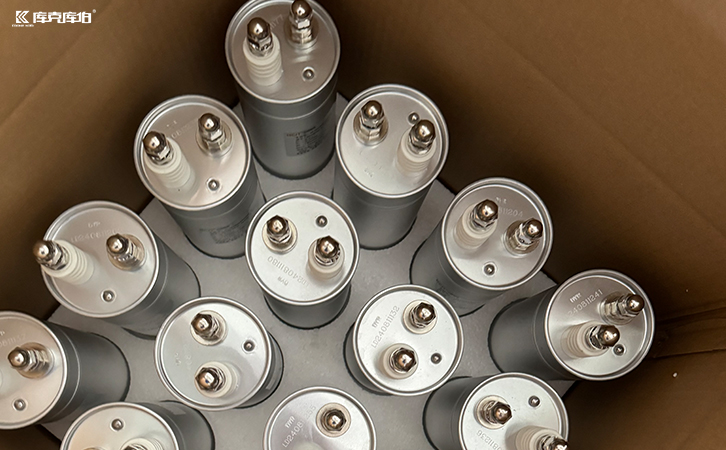

阻尼吸收电容器

七、科学选型建议

单柱式和双柱式阻尼吸收电容器在结构参数与电气性能上各有侧重。客户在选择产品时，不应盲目追求高配置，而应基于实际工况进行评估。

首先，需明确系统的具体电压等级，35kV及以下常规场景可优先考虑单柱式，而35kV至110kV的中高压系统则应选择双柱式。其次，要评估设备安装位置的空间限制以及散热条件。最后，需结合电网的实际运行状况，特别是对浪涌抑制和阻尼效果的具体需求，综合判断选用单柱还是双柱更为合适，从而实现设备性能与经济效益的最佳平衡。
