apf有源滤波器箱体设计考虑因素

返回列表来源：发布日期：2025-05-21 16:09:18【大中小】

在设计有源滤波器（apf，active power filter）箱体时，需要综合考虑电气安全、散热、空间布置、抗干扰能力以及现场安装维护等多方面因素。

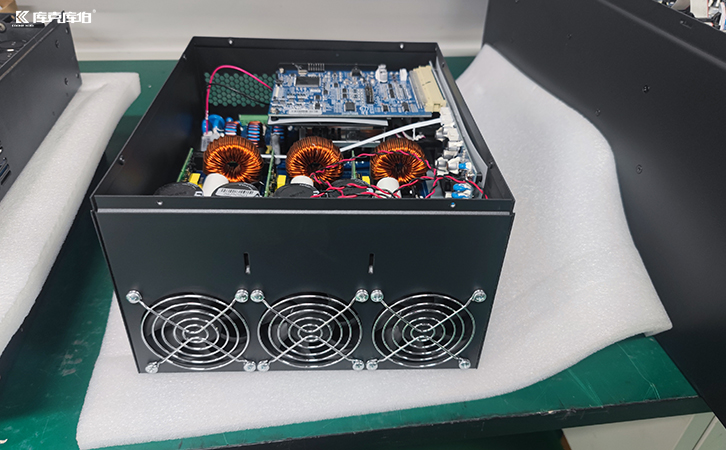

apf有源滤波器

以下是常见的设计考虑要点：

一、电气设计因素

1、额定电压与电流容量：需根据系统电压等级（常见如380v、400v、690v等）和补偿电流范围（例如50a、100a、200a等）确定器件选型与绝缘要求。

2、防护等级：室内一般为ip20~ip40；室外或灰尘潮湿环境需达到ip54或更高，并考虑防雨、防腐设计。

3、接线方式

须预留充足的进出线端子；

三相四线制或三相三线制均应支持；

需设计合理的接地排、pe连接。

二、热管理与通风

1、功率器件散热

igbt 等功率器件发热量大，需配置大功率风扇、散热片或热交换器；

大容量apf通常选用强制风冷或水冷系统。

2、通风通道设计

风道设计要避免死角、保持上下对流；

防尘网和过滤器需便于更换清理。

3、温控保护

配置温度传感器和过温保护系统，确保在高温条件下自动降容或关机。

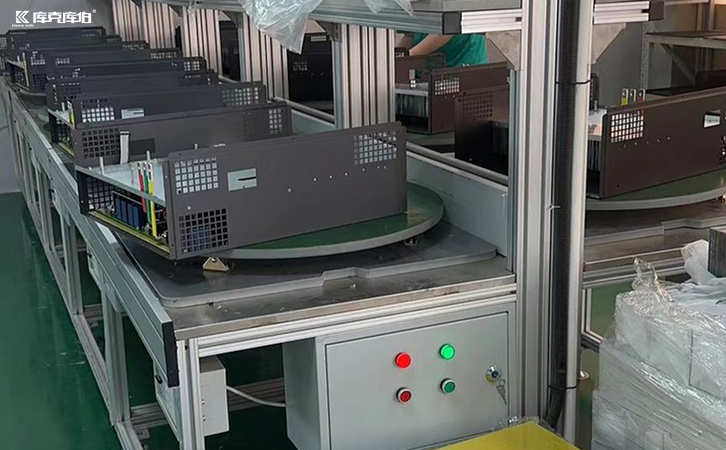

apf有源滤波器

综上所述，apf有源滤波器箱体的设计需要考虑多种情况，如果客户有特定的应用场景，可以咨询库克库伯电气公司，库克库伯专业的工程师会为用户定制更具体的箱体设计建议。
