智能无功补偿电容器与控制器的协同工作原理及系统关系

返回列表来源：发布日期：2024-05-30 16:18:42【大中小】

智能无功补偿电容器与控制器是电力系统中密切配合的整体，控制器作为核心决策单元负责实时监测与指令下发，而智能无功补偿电容器作为执行单元负责具体的无功功率补偿，两者通过数据交互与系统集成共同改善电网的功率因数与运行稳定性。

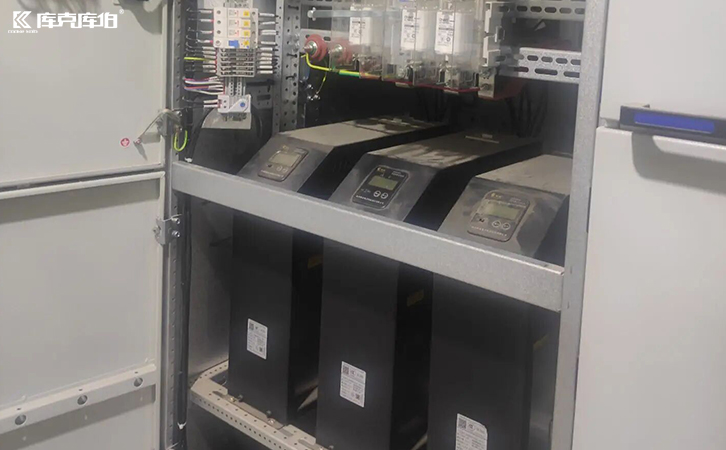

无功补偿控制器

一、核心功能定位与分工

1.智能无功补偿电容器的执行作用

智能无功补偿电容器主要用于补偿电网中感性负载产生的无功功率，从而减少系统的无功电流。该设备通常由电容器单元、断路器、接触器或晶闸管投切开关等部件组成。在实际工业应用中，为了适应复杂工况，部分电容器采用全干式结构以降低漏油风险，或具备较高的抗谐波能力。其核心任务是根据接收到的指令，自动调节自身的接入或断开状态，完成物理层面的无功补偿。

2.控制器的监测与决策作用

控制器是无功补偿系统中的核心决策部件，负责实时监测电网的电压、电流、功率因数等关键参数。它具备数据计算与逻辑控制功能，能够根据系统负载的实时变化评估补偿需求，并制定相应的投切策略。控制器的响应速度和计算精度会直接影响整个系统的补偿效果与运行效率。

二、两者在系统中的协同关系

1.投切控制与策略执行

控制器通过持续采集电网参数，结合预设的控制策略，向电容器发送接入或断开的控制指令。这种精准的控制逻辑有助于避免过补偿或欠补偿现象，确保电力系统维持在合理的运行区间。

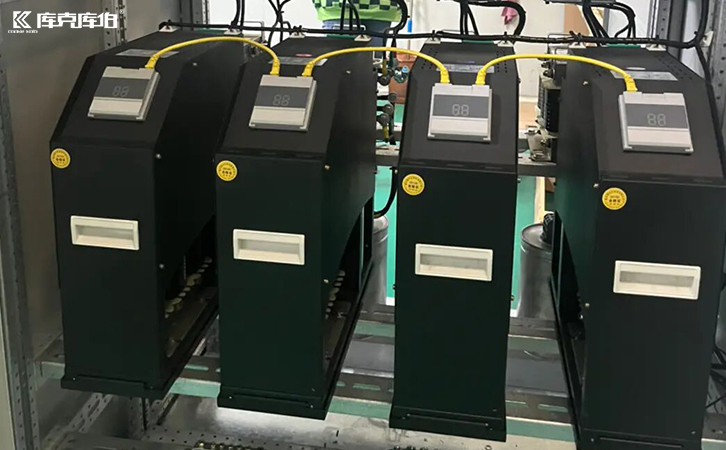

智能无功补偿电容器

2.通信交互与状态反馈

两者之间通常通过标准通信协议进行数据交换。控制器不仅向电容器下发操作指令，还会实时获取电容器的运行状态、温度信息以及故障报警等反馈数据。这种双向通信机制使得系统能够进行自我诊断，并在出现异常时及时采取保护措施。

3.系统集成与综合优化

在现代配电系统中，控制器的作用不仅局限于管理单一的电容器组。它还可以与配电自动化系统、远程监控平台以及其他电能质量治理设备进行集成。例如，在谐波、无功和三相不平衡问题并存的复杂场景中，控制器可协同电容电抗进行基础无功补偿，并配合有源滤波器或静止无功发生器进行动态治理，从而实现整体电能质量的综合优化。

下一篇：低压并联电容器选型标准与关键参数评估指南上一篇：进口高压电抗器在电力系统中的技术优势与应用价值分析
