在电力系统中，电能质量问题日益突出，谐波污染已成为影响供电质量的重要因素。有源电力滤波器作为治理谐波的有效手段，主要分为有源电力滤波器apf和ahf两大类型。这两种技术虽然目标相似，但在工作原理、性能特点和应用场景上存在显著差异。

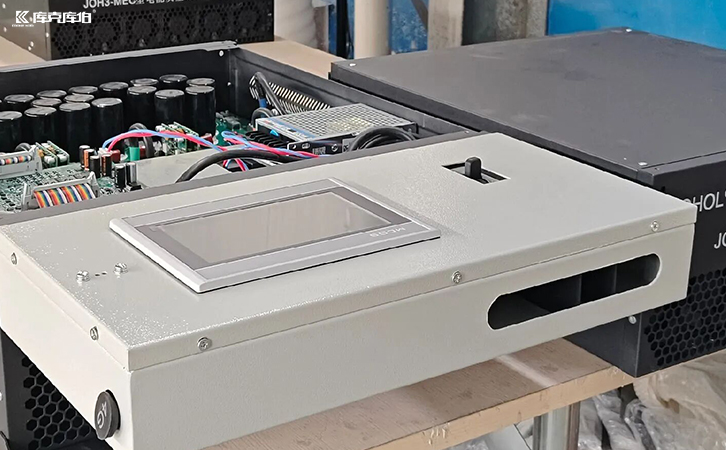

有源电力滤波器apf

一、基本概念与工作原理差异

有源电力滤波器apf是通过实时检测负载电流中的谐波分量，然后产生一个与之幅值相等、相位相反的补偿电流，从而抵消谐波成分的主动式滤波装置。其核心在于采用pwm变流技术和先进控制算法，能够动态适应负载变化。

而ahf虽然同属有源滤波范畴，但其工作原理更侧重于特定次谐波的针对性滤除。ahf通常采用谐振控制策略，对特定频率的谐波具有更高的抑制效率，但在全频谱谐波治理方面略逊于有源电力滤波器apf。

二、性能特点与技术参数对比

从性能指标来看，有源电力滤波器apf具有更宽的谐波补偿范围，通常可实现2~50次谐波的全频谱补偿，响应时间一般在100μs以内，补偿效率可达95%以上。这种全面的性能使其成为复杂谐波环境的理想选择。

相比之下，ahf在针对特定次谐波(如5次、7次、11次等特征谐波)时表现更为出色，补偿效率可提升至98%，且装置自身损耗更低。但在面对非特征谐波或随机性谐波时，其适应性不如**有源电力滤波器apf**全面。

三、系统结构与成本差异

有源电力滤波器apf的系统结构相对复杂，包含高速dsp处理器、多电平变流拓扑和精密传感器网络，这使得其初期投资成本较高。然而，考虑到其对各种谐波场景的广泛适用性，全生命周期成本效益显著。

ahf的结构则更为简洁，主要针对预设的谐波频率进行优化设计，硬件配置相对简化，初期成本比有源电力滤波器apf低约20-30%。这种成本优势使其在谐波成分明确且稳定的场合颇具吸引力。

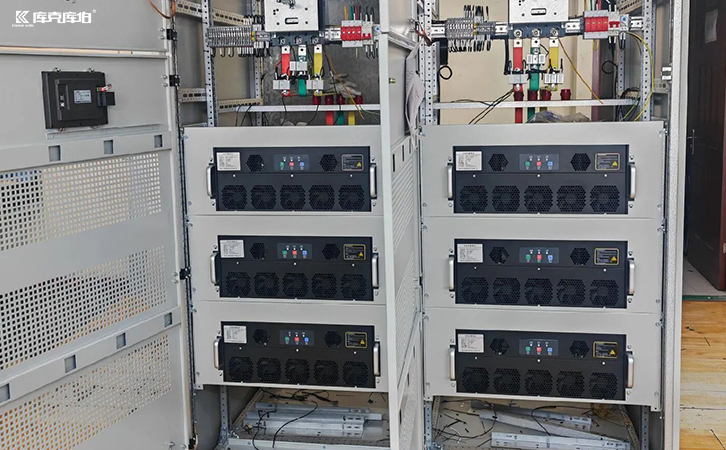

有源电力滤波器apf

选择有源电力滤波器apf还是ahf，关键在于准确评估现场谐波特性。对于谐波成分复杂、变化频繁的场合，有源电力滤波器apf的综合性能优势明显；而对于以特定次谐波为主的稳定负载，ahf可能更具性价比。
