电力电容器内部电容元件短路故障处理与更换指南

返回列表来源：发布日期：2025-04-22 11:05:52【大中小】

电力电容器作为电力系统中不可或缺的无功补偿设备，在提高功率因数、改善电压质量和降低线路损耗方面发挥着重要作用。然而，在长期运行过程中，电力电容器内部电容元件可能因各种原因发生短路故障，严重影响设备性能和安全运行。那么，该如何处理？

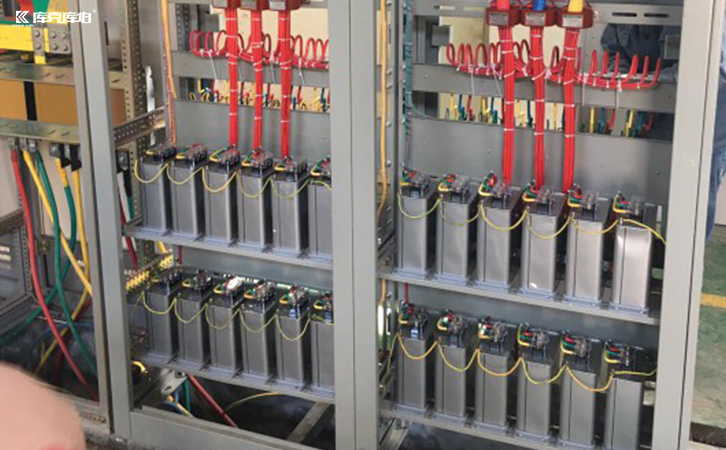

电力电容器

一、故障特征识别与应急处理

1、短路故障典型表现：

电力电容器外壳异常鼓胀或渗油；

运行中发出异常放电声；

温度监测显示局部过热（δt>15k）；

保护装置频繁动作（过流/不平衡保护）。

2、紧急处置程序：

① 立即切断电力电容器所在回路电源

② 启用备用补偿支路（如有）

③ 设置安全隔离区域（半径不小于5米）

④ 使用红外热像仪确认故障点

二、故障元件检测技术

1、专业检测方法：

电容值测量（故障相偏差>±10%）；

介质损耗测试（tanδ值超过新品200%）；

直流耐压试验（2un直流电压下泄漏电流>50μa）。

2、诊断标准：

同时符合以下两项判定为元件短路：

① 绝缘电阻<100mω（2500v摇表）

② 电容值异常增大20%以上

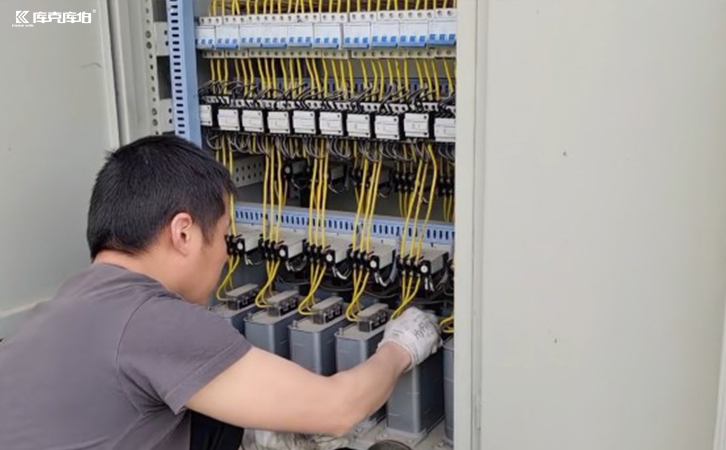

电力电容器

本规范适用于6kv~35kv电压等级的电力电容器维修作业。对于特别重要的电力用户，建议建立"一电容一档案"的全生命周期管理系统，通过智能监测手段实现预测性维护，将故障处理转变为主动预防。
