APF有源滤波器谐波滤除率能达到多少？电能质量治理效果评估

返回列表来源：发布日期：2025-09-02 16:26:16【大中小】

APF有源滤波器的谐波滤除率通常可达90%以上，在容量匹配且运行良好的情况下，治理后的总谐波畸变率（THDi）可稳定控制在5%以内，甚至达到3%左右的极佳水平。在电力系统中，谐波污染是影响电能质量的主要问题，而评估治理效果的核心就在于滤除率这一指标。

一、什么是APF的谐波滤除率？

滤除率是衡量电能质量治理效果的核心指标，主要用于评估设备对谐波电流的补偿能力。其计算公式为：滤除率 = (1 - 补偿后的谐波电流含量 / 补偿前的谐波电流含量) × 100%。

在实际应用中，该指标不仅针对总谐波畸变率（THDi）进行考量，还会对各次特征谐波（如5次、7次等）分别进行评估。与传统的无源滤波设备只能滤除固定频次谐波不同，有源电力滤波器能够动态应对频次复杂、实时变化的谐波，因此其总滤除率更高，各次谐波的滤除效果也更加均衡高效。长期存在的谐波虽然肉眼无法观测，但会导致设备绝缘击穿、电路板受干扰及频繁损坏，高效的滤除率是保障用电安全的基础。

二、如何确保APF达到理想的滤除效果？

要实现标称的高滤除率，不能仅依赖设备本身的性能，还需要在前期规划与后期运维中做好以下关键环节：

1.精准测量与正确选型

在治理前，必须使用专业的电能质量分析仪对谐波源负载进行至少24小时的连续测量，准确获取谐波电流频谱和最大值。基于真实数据选择留有足够裕量的设备容量，是确保高滤除率的前提。

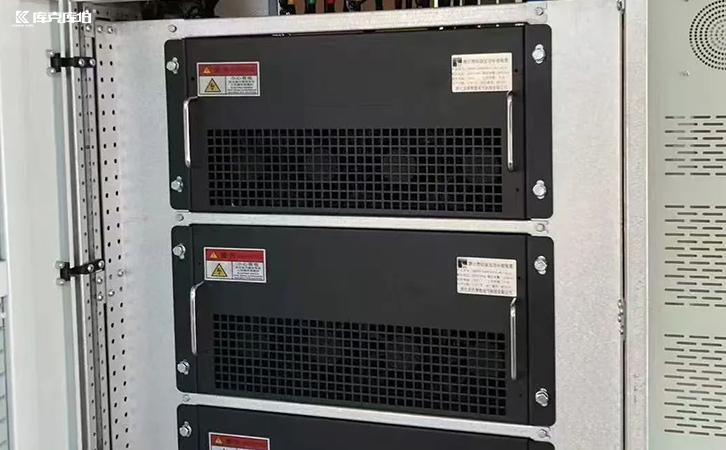

谐波治理设备

2.选择成熟可靠的设备

设备的核心硬件（如IGBT、电抗器）和控制算法直接决定了补偿精度。选择技术成熟的产品，能够确保在复杂工况下依然保持稳定的滤波性能，避免因设备响应延迟或容量不足导致滤除率下降。

3.专业安装与规范调试

安装布线的规范性，特别是电流采样CT的安装位置和参数设置，对采样精度至关重要。由专业工程师进行现场调试，可确保设备工作在最佳状态，充分发挥其动态补偿能力。

4.定期巡检与维护

设备在长期运行中，散热系统和模块性能可能会受到影响。定期检查运行状态、清理风扇灰尘并检测模块性能，能够保障其长期稳定运行，维持高水准的滤除率。

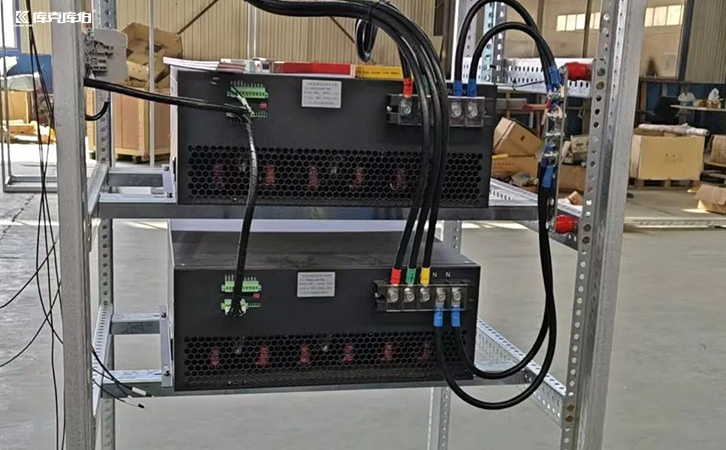

apf有源滤波器

滤除率的最终体现与评估标准

评估谐波治理效果的最终落脚点，是看治理后的总谐波畸变率（THDi）。根据国内外电能质量标准（如IEEE 519、GB/T 14549），通常要求THDi控制在5%以下。

一台容量匹配、调试规范的APF设备，完全可以将系统畸变率从15%甚至更高的超标状态，有效降至5%以内。用户在关注滤除率时，不应仅仅局限于理论最高值，而应更注重前期的精准测量、科学选型以及专业的实施交付。只有将产品性能与工程实践深度结合，才能在实际应用中发挥出优异的滤波性能，彻底净化电网环境，提升整体用电效率与安全性。
