APF有源滤波器的核心功能与电能质量治理作用解析

返回列表来源：发布日期：2025-09-03 16:43:44【大中小】

APF（有源滤波器）的核心功能在于实时动态补偿谐波电流、改善无功功率、平衡三相负荷以及抑制电网谐振，从而有效净化电网环境并提升整体电能质量。随着非线性负载在工业和商业环境中的大量增加，电网谐波污染问题日益突出，apf有源电力滤波器已成为解决此类电能质量问题、保障配电系统安全稳定运行的关键治理设备。

一、APF有源滤波器的核心功能解析

1.动态谐波补偿与抑制

谐波治理是APF最基础且核心的功能。与只能滤除固定频次谐波的无源滤波设备不同，有源滤波技术能够应对频次复杂、动态变化的谐波。它通过实时检测电网中的谐波电流，并生成大小相等、方向相反的补偿电流注入电网，实现精准抵消。这一过程可将电网侧的电流谐波总畸变率（THDi）从较高水平有效抑制到5%以下，满足国内外电能质量标准的严格要求，避免谐波长期超标击穿设备绝缘或干扰电路板正常工作。

2.无功功率连续补偿

许多感性负载在运行中会消耗大量无功功率，导致功率因数低下并增加线路损耗。APF在治理谐波的同时，具备分相、连续进行无功补偿的能力。在正常工况下，它可将系统的功率因数稳定补偿至0.98以上，有效减少视在功率，降低变压器负担。这不仅有助于提升电能利用效率，还能将功率因数稳定在考核标准内，大幅降低力调电费罚款风险。

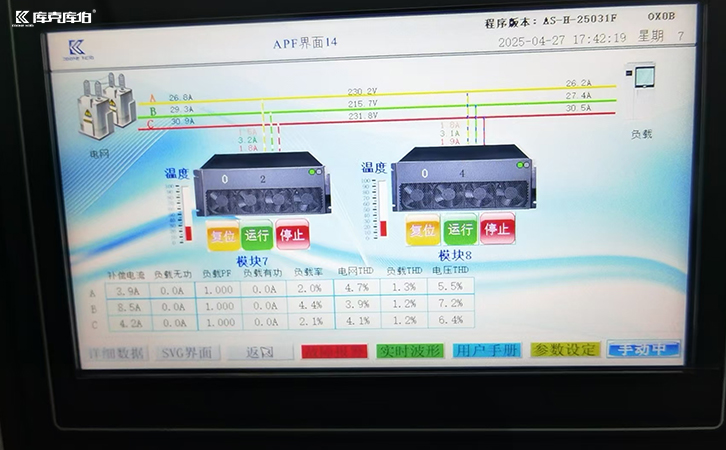

apf有源滤波器

二、三相负荷不平衡治理

在低压配电系统中，单相负载的随机接入易引发电流三相不平衡，导致中性线电流过大及变压器效率下降。APF能够对三相不平衡进行有效补偿，显著降低中性线电流，平衡各相负载。这有助于提高变压器和配电设施的实际利用率，保障系统的安全平稳运行。

1.抑制电网谐振与设备保护

电网中的电容性元件与感性元件在特定谐波频率下可能发生并联或串联谐振，导致谐波电流放大，甚至引发电容鼓包漏液、变压器温升过高等隐患。APF具备主动阻尼功能，可有效抑制这种谐振现象，保护电容补偿柜等配电设备免受谐波放大带来的损害，提升整个配电系统的稳定性。

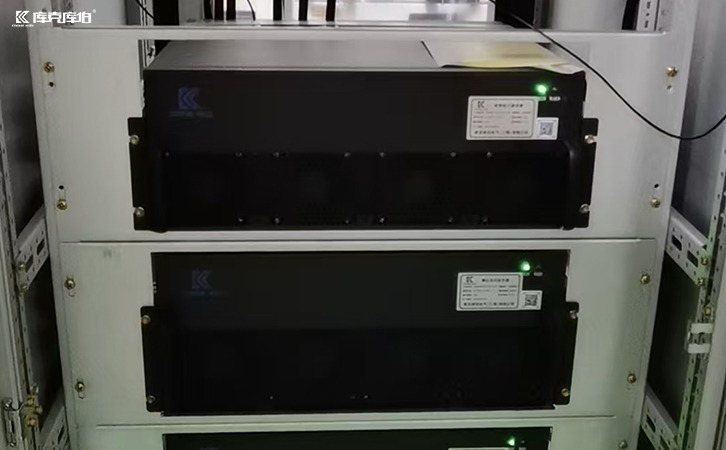

apf有源滤波器

APF在电能质量治理中的综合价值

投资并部署APF设备，不仅能解决因谐波引起的设备误动、过热、噪音及频繁跳闸等棘手问题，还能带来显著的节能效益。对于存在谐波超标与功率因数不达标双重问题的场景，APF能够提供针对性的综合治理方案。目前，该设备已广泛应用于现代化智能建筑、数据中心、医院、制造工厂和新能源场站，是提升电能质量、实现绿色高效用电的重要技术支撑。
