谐波滤波电抗器如何吸收电网谐波电流？工作原理与应用解析
谐波滤波电抗器主要通过其特定的阻抗特性以及与电容器组合形成的LC滤波电路，为特定频率的谐波电流提供低阻抗通道或高阻抗阻碍，从而有效吸收和滤除电网中的高次谐波，保障电气设备的安全运行。在现代电力系统中，整流、变频等装置产生的谐波会对主变压器及其他设备造成干扰，而合理配置「谐波滤波电抗器」是改善电能质量的重要手段之一。
一、谐波滤波电抗器的工作原理
谐波滤波电抗器吸收谐波电流的核心在于其对不同频率电流的阻抗响应机制，通常通过以下两种主要方式接入系统：
1.基于阻抗特性的频率筛选
电抗器对高频谐波电流呈现较高的阻抗，能够有效阻碍高频谐波直接通过，从而减少谐波注入电网的比例。这种频率筛选特性是其发挥滤波作用的基础。
2.串联与并联的工作模式
在实际应用中，电抗器常与电容器串联，形成LC无源滤波电路。该电路被调谐至特定的谐波频率，为该频率的谐波电流提供一条低阻抗路径，使其流入滤波支路而被吸收。此外，在某些特定设计中，电抗器也可与负载并联，通过提供低阻抗通道引导谐波电流，避免其污染上级电网。
二、在电能质量治理中的核心功能
除了直接吸收谐波，电抗器在配电系统中还承担着多项关键功能，以维持系统的稳定性。
1.抑制谐波与防止谐振
通过高阻抗特性，电抗器能够限制谐波电流的扩散。更重要的是，它可以防止补偿电容器与电网固有电感之间发生并联谐振，避免特定次谐波被放大，从而降低设备绝缘击穿或异常发热的风险。
2.辅助无功补偿与系统优化
在抑制谐波的同时，电抗器与电容器配合使用，能够在相对稳定的工况下提供基础无功补偿，有助于改善系统的功率因数。对于存在复杂谐波的现场，单纯依靠无源滤波可能无法完全解决问题，通常需要结合其他治理手段。
三、典型应用场景与综合治理方案
谐波滤波电抗器广泛应用于各类存在非线性负载的场合，其具体配置需根据现场工况进行定制。
1.主要应用领域

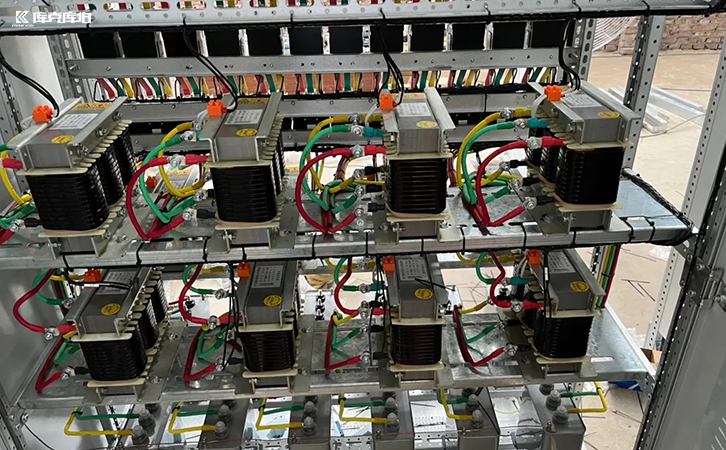

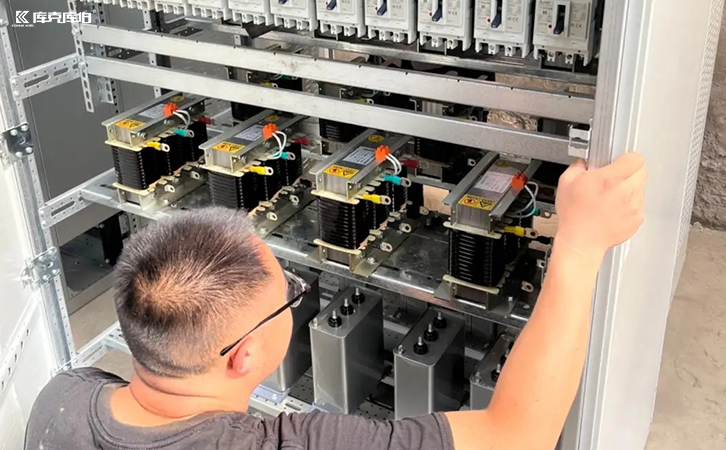

在工业领域，变频器、电弧炉等设备会产生大量谐波，电抗器常用于这些设备的配电前端。在商业建筑以及电力系统的变电站和配电房中，电抗器也是谐波治理和无功补偿柜中的常见基础元件。
2.结合现场工况的综合治理
针对现代工业现场谐波、无功、三相不平衡等问题并存的情况，单一的滤波或补偿设备往往难以满足所有需求。以库克库伯的电能质量治理方案为例，通常会将电容电抗组件用于相对稳定的基础无功补偿与固定频次谐波滤除；同时，针对动态波动和复杂频次谐波，可搭配APF（有源电力滤波器）进行谐波治理，或搭配SVG（静止无功发生器）进行动态无功补偿。
在实际项目设计中，电容器的抗谐波能力需根据系统背景谐波水平进行选择，常见的抗谐波比例涵盖10%、30%至更高规格。通过APF、SVG与电容电抗的合理组合，并依据现场系统电压、总谐波畸变率及负载波动情况进行精准适配，有助于保障配电系统长期稳定运行，降低因电能质量不佳导致的设备损耗与力调电费风险。
