电能质量综合治理装置有哪些类型及应用场景

返回列表来源：发布日期：2025-02-28 15:03:21【大中小】

常见的电能质量综合治理装置主要包括有源电力滤波器（APF）、谐波滤波器、电能质量综合补偿装置（UPQC）、功率因数校正装置（PFC）、电压稳定器以及电能质量监测装置，它们主要用于改善高低压配电系统中的谐波干扰、无功不足、三相不平衡及电压波动等问题，企业可根据现场负载特性单独或组合使用。

一、常见的电能质量治理设备分类

1.有源电力滤波器与谐波滤波器

有源电力滤波器能够实时检测并动态补偿谐波、无功功率和不平衡电流，适用于负载变化较快、谐波污染较重的低压配电系统。在实际选型中，需结合系统电压、接线方式及实测谐波电流来匹配相应的电压等级与补偿电流。谐波滤波器则主要用于滤除电力系统中的特定谐波，包含无源与有源两种类型，有助于减少工业与商业场景中的谐波污染。

2.综合补偿装置与无功补偿设备

电能质量综合补偿装置（UPQC）集成了谐波治理、无功补偿及电压暂降改善等多种功能，适合电能质量问题较为复杂的用电场景。对于功率因数偏低的用户，功率因数校正装置可通过补偿无功功率来降低线路损耗。此外，针对不同的配电需求，还可采用低压干式电容器、电抗器或SVG静止无功发生器等设备进行针对性治理。

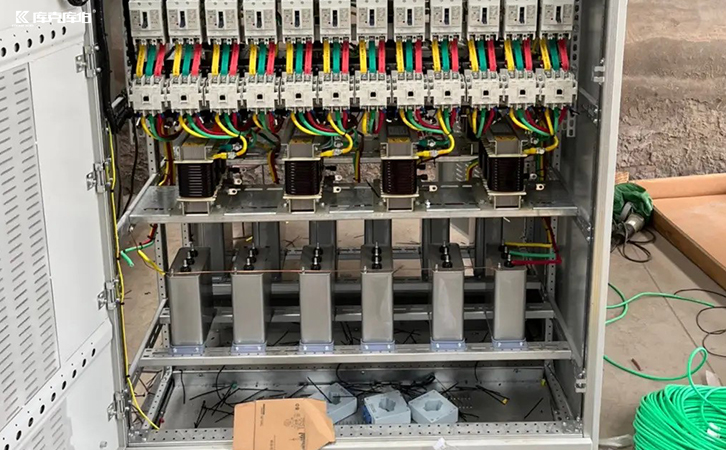

电能质量综合治理装置

3.监测装置与电压稳定器

电能质量监测装置负责实时采集电压、电流、谐波、闪变等参数，为电力系统及工业用户的电能质量评估提供数据支持。电压稳定器则用于平抑输出电压，降低电压波动对敏感设备运行造成的不利影响。

二、治理方案配置与实施建议

在实际应用中，单一的治理设备可能无法完全满足复杂的用电需求，通常需要结合现场检测数据进行综合配置。例如，库克库伯电气在提供电能质量综合治理装置及相关技术服务时，会先进行现场电能质量检测与负载分析，随后根据配电结构提供APF单机治理，或APF与SVG、电容电抗相组合的适配方案。

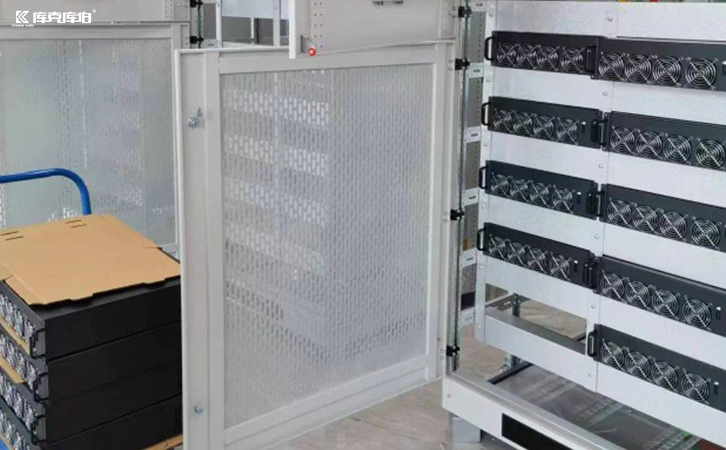

电能质量综合治理装置

对于新建厂区或既有配电系统改造项目，设备的安装与后期运维同样重要。APF等有源治理设备通常具备远程监控与多重保护功能，支持壁挂或机架式安装，能够较好地兼容老旧柜体与既有系统。在方案落地过程中，建议由专业团队提供产品选型、参数配置、安装指导及日常运维培训，从而支持设备在质保期内及后续运行中维持稳定状态，具体的服务范围与交付标准需以正式技术方案和合同约定为准。
