电力系统谐波的产生原因与滤波补偿装置的应用解析
在电力系统中，非线性负荷的运行会导致电流波形失真并产生谐波，合理配置滤波补偿装置有助于滤除杂波、改善电能质量并降低设备损坏风险。
一、谐波的产生机制与常见类型
谐波指的是在电力系统中频率为电网基波频率整数倍的电压或电流分量。其产生主要源于电弧炉、变频器及各类电子设备等非线性负荷。这些设备在工作时会引入非线性特性，导致电流和电压的波形失真。在实际电网中，5次和7次谐波较为常见，而通常超过50次的谐波分量对系统的影响相对较小。
二、谐波对电力系统与设备的潜在影响
谐波的存在会给电力设备和电网运行带来多方面的隐患。首先，波形失真会加大电网损耗，降低整体能源利用效率，并可能引起电网频率偏移，影响其他用户的用电质量。其次，长期谐波超标可能击穿设备绝缘、干扰电路板正常工作，导致设备频繁损坏。此外，还可能引发变压器温升过高、电机老化加速以及系统谐振风险上升。若电能质量指标超出规范要求，企业还可能面临相应的合规处罚风险。
三、滤波补偿装置的分类与应用策略

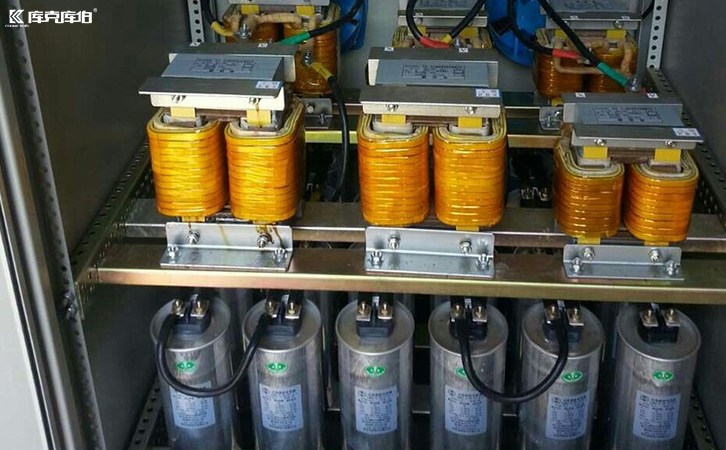

为了应对电能质量问题，通常需要引入相应的控制设备。常见的无源滤波器（被动滤波）多通过电感和电容组成的LC回路，对特定固定频次的谐波分量进行消除，从而降低局部谐波水平。相比之下，有源滤波器（主动滤波）是一种更为灵活的方案，它由电子开关和控制电路组成，能够实时感应电流和电压波形，确定复杂的谐波成分并进行动态补偿，更适合应对频次复杂、动态变化的环境。在某些同时存在谐波超标与功率因数波动的场景下，也可考虑将有源滤波与动态无功补偿设备搭配使用。
四、装置选型与运维建议
在实际工程应用中，滤波补偿装置的选型需根据现场谐波的类型和严重程度进行综合评估。同时，装置的安装位置和数量也需要结合电力系统的具体工况来确定。为了维持设备的长期有效运行，企业还需建立定期的维护和监测机制，并根据电网负载变化对装置参数进行适时调整与优化。
