大型变电站功率补偿设备配置策略与选型指南

返回列表来源：发布日期：2024-03-15 16:30:07【大中小】

大型变电站配置「功率补偿设备」的核心在于根据实际负载特性、电能质量需求以及投资经济性，选择单一或组合型补偿方案，从而降低无功损耗并提升系统运行效率。

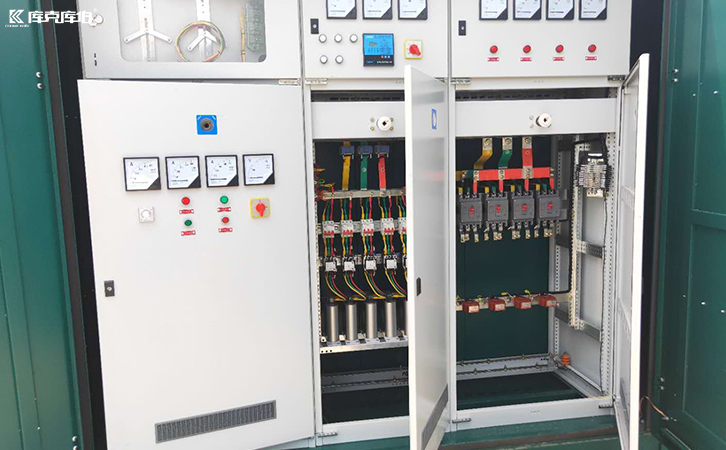

大型变电站

一、评估负载特性与电能质量需求

变电站通常需满足较高的电能质量标准。在配置前，必须对系统的负载情况进行全面分析。现代配电系统中常包含变频器、整流器等非线性负载，容易引发谐波干扰、功率因数偏低或三相不平衡等问题。

若系统以谐波问题为主，可重点评估有源滤波器（APF）；若无功不足和功率因数波动明显，静止无功发生器（SVG）或电容电抗是常见的选择；当多种电能质量问题并存时，通常需要结合 APF、SVG 及电容电抗形成组合治理方案，以避免单一设备选型偏差导致的补偿不足或谐波放大。

合理配置补偿设备有助于提高电力变换效率并减少无功功率损耗，但设备的初始投资与后期运维成本同样需要纳入考量。例如，传统电容补偿在某些工况下可能出现响应滞后或频繁投切，增加维护压力。

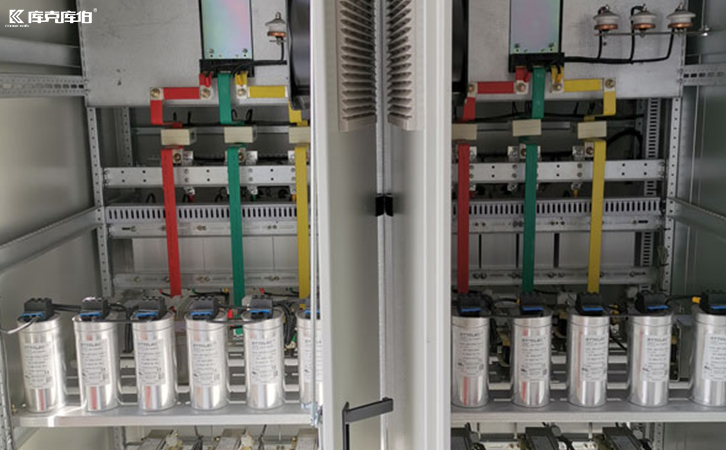

功率补偿设备

因此，在制定配置方案时，应综合评估投资与收益的平衡。通过精准匹配无功容量、功率因数和负载波动情况，选择经济合理的设备组合，有助于控制整体运营成本。

随着电力系统的演进，负载结构的变化及电能质量标准的提升，补偿设备的配置也需要相应调整。对于新建变电站或老旧配电系统改造，建议结合现场检测数据、配电结构和治理目标进行方案定制。

此外，现代补偿设备可根据项目需求配置远程监测与数据上传功能，为智慧电能质量管理提供数据支持，便于运维人员根据系统发展趋势进行动态优化。

SVG静止无功发生器（碳化硅）

碳化硅SVG静止无功发生器采用全新一代碳化硅材料设计方案，双核设计，具有更快速的运算，更小体积，更高开关频率，更低损耗,更高设备效率(最大达99%)。装置相比较
APF有源滤波器（碳化硅）

全新一代碳化硅材料设计方案的有源滤波器，双核设计，具有更快速的运算，更低的损耗，更高的设备效率(最大达99%)。APF有源电力滤波器产品除可以动态补偿谐波外，还
智能调节零线电流处理器

一、智能调节零线电流处理器技术：智能调节零线电流处理器设备主要用于解决三相四线制配电系统中因零序谐波（尤其是3次谐波）和三相不平衡电流导致的零线电流过大问题，其
SVG静止无功发生器（IGBT）
APF有源滤波器（IGBT）

库克库伯CKKB有源滤波器的基本原理就是使用实时动态补偿，采用CT采集负载产生的电流型号，通过内部的检测电流分离出其中的谐波部分，然后通过PWM信号发送给内部IGBT功率变换器产生与谐波大小相等相位相反的补偿电流，实现滤波功能。
