无功功率补偿控制器过压原因及常见保护措施解析

返回列表来源：发布日期：2024-07-24 16:20:32【大中小】

无功功率补偿控制器出现过压问题通常由系统电压波动、电容器投切不当或电网谐波引起，通过合理设定保护阈值、加装防护器件以及优化投切策略，可以在很大程度上降低过压对设备和电网的安全威胁。随着无功补偿技术的广泛应用，保障控制器的稳定运行成为电能质量治理中的重要环节。

一、无功功率补偿控制器过压的常见保护措施

根据配电系统的额定电压和允许的过压范围，在控制器中设置合理的保护参数。通常可将过压保护阈值设定为额定电压的110%至120%。当系统电压超过该设定值时，控制器会立即断开电容器或电抗器，从而防止过压损害内部元件及补偿设备。

在无功补偿装置的电源输入端安装避雷器或浪涌保护器等过压保护器件。选择规格匹配的保护器并按规范安装，能够在电网出现瞬态高压或雷击浪涌时，为无功功率补偿控制器及整个补偿柜提供额外的物理防护层。

将补偿电容器分为若干组，采用分级投切的方式运行。通过控制器根据负载的无功需求动态调节，逐步投切电容器，可以避免一次性投入大容量电容器而引起的系统电压骤升和过压现象。

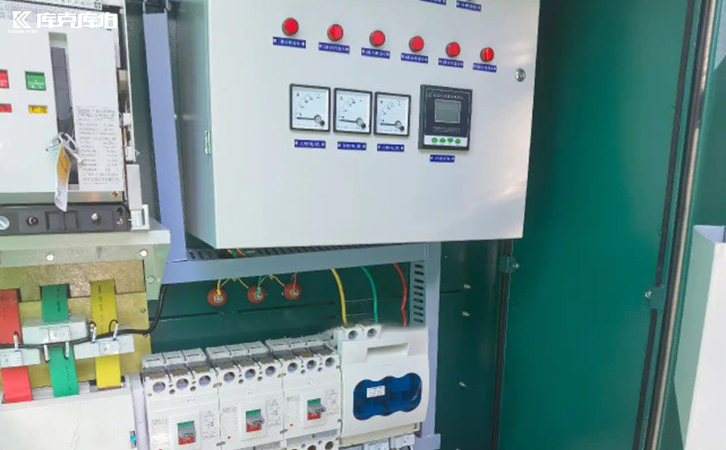

无功率补偿控制器

利用控制器的自动电压调节功能，根据系统实时电压调整电容器的投切数量。设定电压的上下限值，当检测到电压逼近或超过上限时，控制器会自动减少或切除部分电容器，以维持系统电压在安全区间内。

为了避免电网中短暂的瞬态过压导致控制器误动作，可设置过压延时保护。根据系统实际工况设定合理的延时时间（如0.1秒至数秒），只有当电压持续超过设定值达到该时间后，才触发保护动作，从而提高设备运行的可靠性。

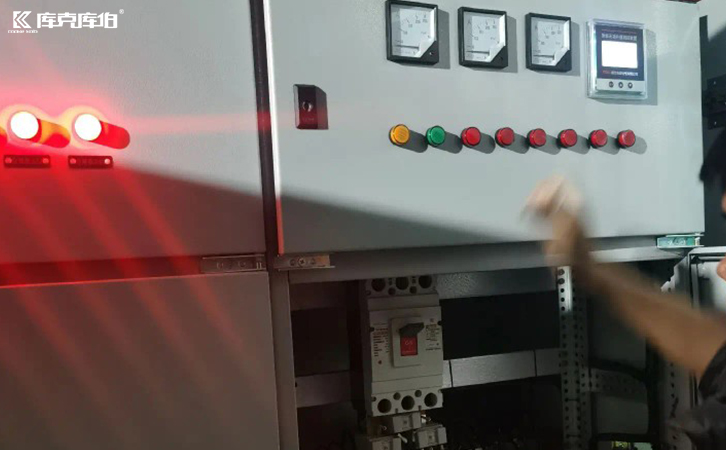

无功补偿控制器

除了完善控制器的保护逻辑，无功补偿系统的硬件选型与整体方案设计同样影响过压防护的效果。在复杂工况下，电容器频繁投切或受谐波冲击可能增加运行风险。
