分布式光伏电站并联补偿电容器选型指南与配置建议

返回列表来源：发布日期：2024-07-25 16:09:38【大中小】

分布式光伏电站在选型并联补偿电容器时，需综合评估系统电压等级、无功容量需求、谐波含量及逆变器并网特性，以维持电网稳定性并改善电能质量。随着绿色能源转型的推进，光伏电站的设计与运作对无功补偿设备的匹配度提出了更高要求，科学合理的选型有助于提升发电效率与系统运行的经济性。

一、分布式光伏电站无功补偿的核心考量

在分布式光伏场景中，逆变器并网、负荷波动与功率因数治理需求往往相互叠加。选型时需重点关注以下几个维度：

首先需明确电站的电压等级，选择适配该等级的补偿设备。同时，通过计算电站所需的无功功率补偿容量，确定设备的额定容量。在低压新能源场景中，需结合现场并网要求、无功容量和监测数据进行合理配置。

光伏逆变器等非线性负载在运行中可能产生谐波干扰。选型前需评估系统中的谐波含量，若谐波问题较突出，需选择具备良好抗谐波能力的电容器，或搭配必要的滤波器，以尽量避免谐波放大现象。

为延长设备使用寿命，需为电容器配置过压、过流和温度等保护装置，防止异常工况下的设备损坏。此外，应根据光伏电站的运行特性，选择自动控制或手动控制等适宜的控制方式。

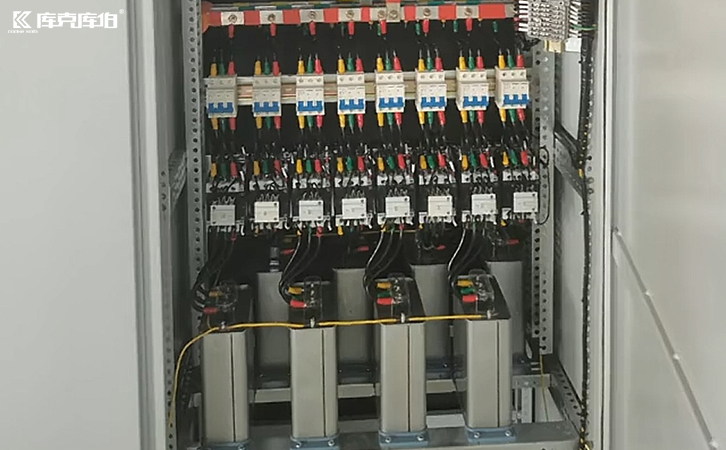

并联补偿电容器

合理的选型流程有助于保障设备与整体系统的兼容性，具体步骤如下：

基于光伏电站的设计参数，计算所需的无功功率补偿容量，并确认电压等级与谐波情况，从而初步筛选适合的设备类型。

根据计算结果选择合适的并联补偿电容器，并评估配套的滤波器和保护装置。在系统集成阶段，需确认设备的安装位置与连接方式，尽量保障其与光伏逆变器及其他电气设备的良好配合，避免因不匹配导致补偿效果不佳。安装完成后，需进行调试与测试，以验证补偿效果是否达到预期。

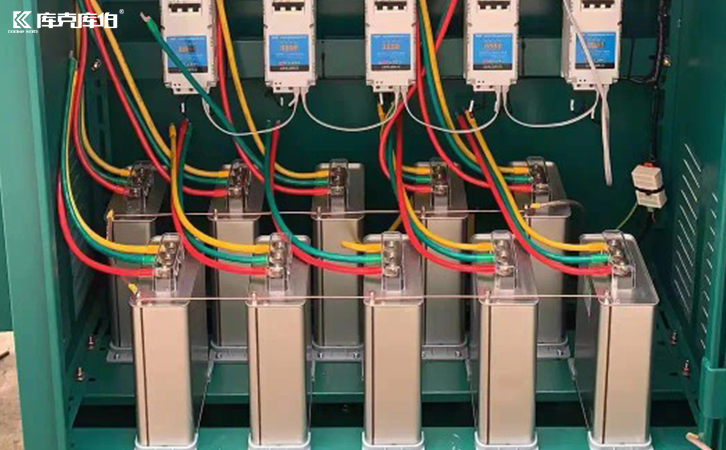

并联补偿电容器

总而言之，通过科学评估与合理配置，分布式光伏电站的无功补偿电容器的选型能够较好地适应并网要求与负荷变化，为电站的长期稳定运行提供支持。
