无功补偿控制器核心显示参数与监控指标详解

返回列表来源：发布日期：2024-10-25 16:23:32【大中小】

无功补偿控制器主要显示的参数包括功率因数、有功与无功功率、三相电压与电流、谐波畸变率以及电容器组投切状态等核心指标，这些参数共同用于实时监测和优化电力系统的电能质量。通过读取无功补偿控制器上的这些实时数据，操作人员可以评估当前系统的补偿效果，并为后续的电能质量综合治理提供数据支撑。

一、核心电参量显示指标

1.功率因数（PF）与目标设定值

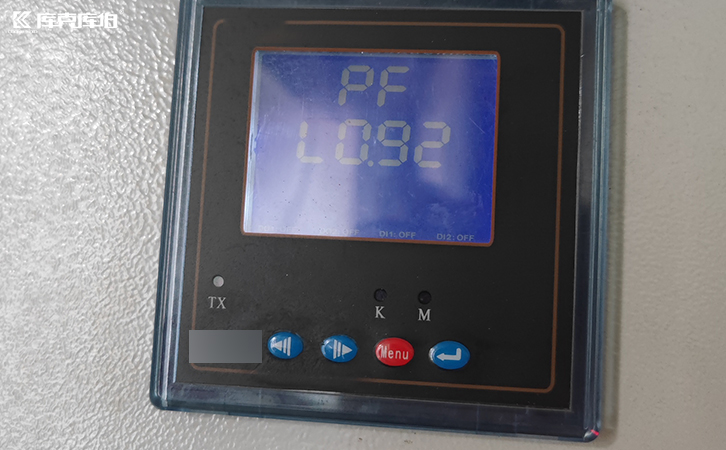

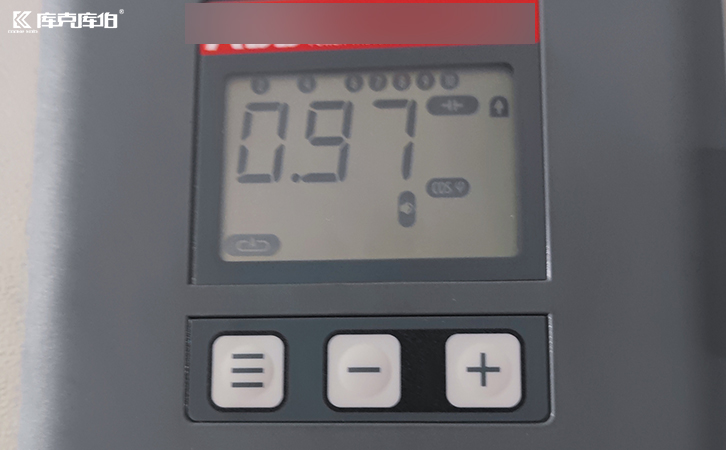

实时显示电力系统的当前功率因数，用于监控无功补偿的实际效果。同时，界面会显示用户设定的目标功率因数（如0.95或0.98），控制器通过对比实际值与目标值，动态调节补偿设备以缩小偏差。

2.有功功率（P）与无功功率（Q）

有功功率（单位通常为kW）反映系统有效做功的部分；无功功率（单位通常为kvar）则反映系统中用于建立交变磁场等不做功的功率。区分容性无功（电容器补偿产生）与感性无功（负载消耗），有助于判断系统的无功需求方向。

3.三相电压（V）与电流（I）

实时监测三相电压（U1、U2、U3）和各相电流（I1、I2、I3）。这些基础电参量有助于判断系统电压是否在安全范围内，并评估各相负载的平衡情况及整体负载水平。

无功补偿控制器

二、电能质量与设备运行状态参数

1.谐波畸变率（THD）

显示电网中电压或电流的总谐波畸变率。在存在变频设备或非线性负载的工业场景中，监测谐波含量有助于评估谐波对系统的影响，防止设备过热或绝缘损坏。若谐波问题显著，通常需要结合有源滤波器（APF）等设备进行综合治理。

2.补偿电容器组状态与补偿级数

显示各电容器组的投入与切除状态，以及当前无功补偿设备的工作级数。这反映了系统中实际投入了多少电容器组或电抗器组。对于冲击性负载或动态无功变化较快的场景，传统分级投切可能存在响应延时，此时可考虑采用支持毫秒级响应的静止无功发生器（SVG）等动态补偿方案。

无功补偿控制器

3.参数监控在电能质量综合治理中的应用

准确读取和分析上述参数，是进行电能质量治理的基础。针对功率因数偏低、谐波干扰、三相不平衡或电压波动等问题，企业可结合现场检测数据进行定制化方案配置。例如，库克库伯电气可根据配电结构和治理目标，提供低压与高压电容器、电抗器、APF有源滤波器、SVG静止无功发生器等产品及组合治理方案。通过合理的设备选型与参数配置，有助于改善力调电费问题，降低变压器与线路损耗，从而提升配电系统的整体运行效率。
