低压滤波电抗器温升高且过流烧毁的原因

返回列表来源：发布日期：2024-10-28 16:15:03【大中小】

在电气设备的应用中，低压滤波电抗器广泛应用于电力传输和设备保护中，其重要性不言而喻。然而，很多用户在日常使用中常常会遇到一个棘手的问题：低压滤波电抗器的温升过高，甚至导致过流烧毁。这类问题是什么原因造成的？

低压滤波电抗器出现温升过高和过流烧毁的原因：

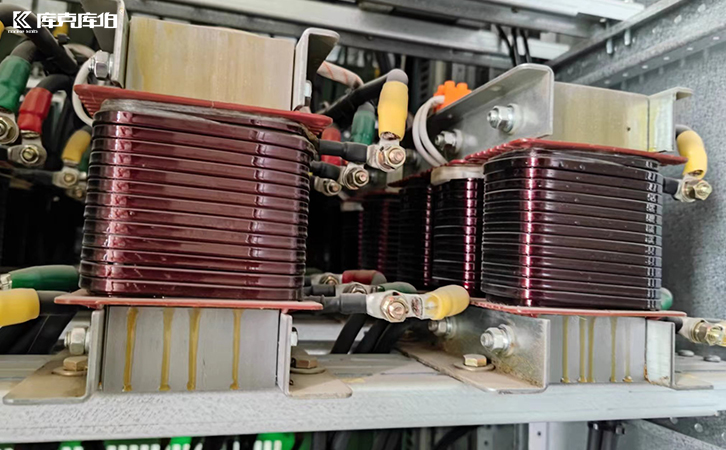

低压滤波电抗器

电流超载：若电抗器承载的电流超过其设计容量，持续的过流会导致绕组发热加剧，从而引发温升过高甚至烧毁。

谐波电流过高：系统中谐波含量过高会引发电抗器的过流问题，尤其是对低频段谐波较为敏感的电抗器，在谐波过多时可能会承受更大的电流负荷，导致温升增加。

散热不良：电抗器的冷却条件不佳，散热不充分，例如安装位置通风差或环境温度较高，可能会导致电抗器温升过高，从而降低电抗器的寿命。

品质因素（q值）不足：若电抗器的q值偏低，内阻较大，产生的热量会较多，长期运作容易导致内部温度升高，从而导致烧毁。

接线不良或绝缘损坏：接线端子松动、绝缘破损等问题会引起局部发热，加速温升，并可能导致局部过热烧毁。

过电压：在实际应用中，若电抗器处于电压波动频繁且过电压较高的系统中，容易使电抗器因承受超额电压而发热、过流，最终导致烧毁。

产品质量问题：电抗器的材料或工艺不过关，如线圈绕制工艺差或铁芯质量不佳，可能导致电抗器在运行时温升过高甚至烧毁。

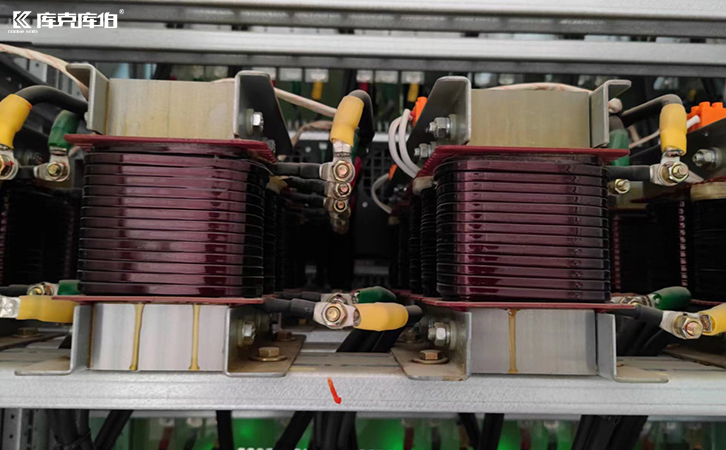

低压滤波电抗器

为避免此类问题，建议选择品质良好的滤波电抗器，确保散热和安装环境良好，及时监测电抗器的温度和电流状况，若系统谐波含量较高，还应考虑加装适当的谐波滤波装置。
