四象限无功补偿控制器对光伏电网的原理

返回列表来源：发布日期：2025-02-07 12:21:06【大中小】

四象限无功补偿控制器在光伏电网中的应用是为了解决光伏发电系统带来的无功功率问题，同时提高电网的稳定性和电能质量。以下是其工作原理和作用的详细说明：

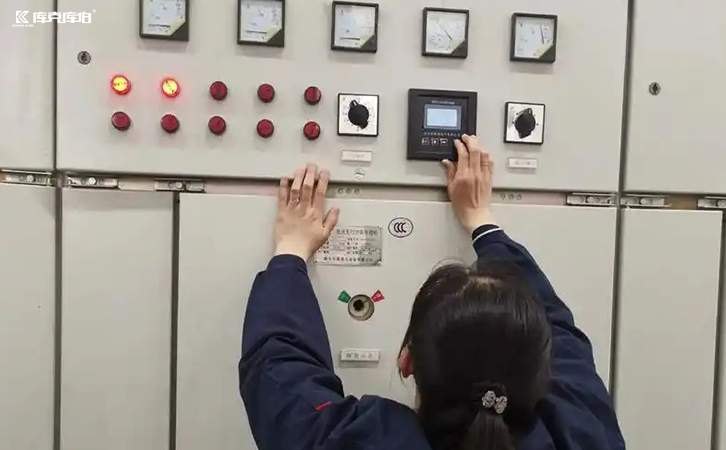

四象限无功补偿控制器

一、四象限无功补偿控制器的功能

四象限无功补偿控制器是一种能够动态调节无功功率输出的设备，支持四种工作模式：

1.第一象限（+p, +q）：输出有功功率和无功功率。

2.第二象限（-p, +q）：吸收有功功率，输出无功功率。

3.第三象限（-p, -q）：吸收有功功率和无功功率。

4.第四象限（+p, -q）：输出有功功率，吸收无功功率。

在光伏电网中，四象限无功补偿控制器主要用于动态调节无功功率，以应对光伏发电的波动性和电网的无功需求。

二、四象限无功补偿控制器对光伏电网补偿的工作原理

（1）实时监测

控制器通过传感器实时监测电网的电压、电流、功率因数等参数。

根据监测数据，计算电网的无功功率需求。

（2）动态补偿

当光伏发电系统输出有功功率时，控制器根据电网需求动态调节无功功率的输出或吸收。

（3）电压调节

通过调节无功功率，控制器可以稳定电网电压，避免因光伏发电波动导致的电压波动或闪变。

（4）谐波治理

部分四象限无功补偿控制器具备谐波滤波功能，可以抑制光伏发电系统引入的谐波，提高电能质量。

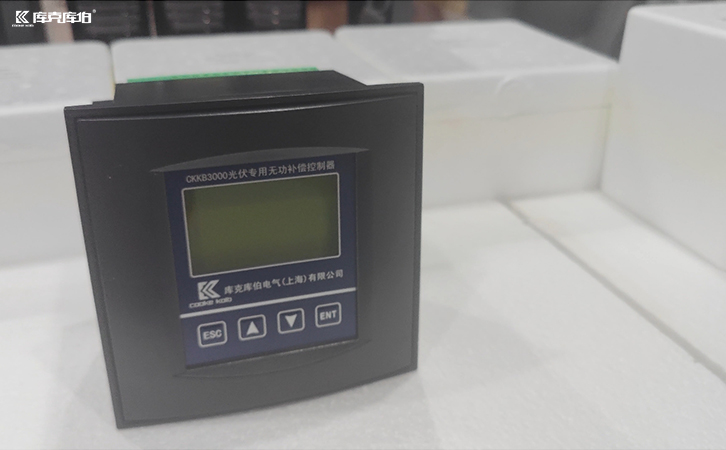

四象限无功补偿控制器

四象限无功补偿控制器在光伏电网中的作用主要体现在动态调节无功功率，稳定电网电压；提高功率因数，降低线路损耗以及抑制谐波，改善电能质量中。通过四象限无功补偿控制器的应用，可以有效解决光伏电网中的无功功率问题，提高电网的运行效率和可靠性。
