低压电力电容器主要由极板、介质、引出电极、外壳及内部附件五大部分组成，这些结构共同决定了设备的储能能力、绝缘性能与运行安全性。了解其内部构造，有助于在日常运维中更准确地排查故障并进行针对性维护。

一、低压电力电容器的五大核心组件

1.极板与介质：储能与绝缘的基础

极板是电容器中用于储存电荷的核心部件，其材料通常采用金属（如铝、锌）或电解液等。介质则主要用于隔开极板，使极板之间保持绝缘状态，同时增大极板储存电荷的能力。常见的介质材料包括有机薄膜（如聚丙烯PP膜）、金属氧化膜、陶瓷材料、云母、漆膜以及气体等。

2.引出电极与外壳：外部连接与物理防护

引出电极负责使电容器与外部电路进行可靠联接，材质多以铜和铝为主，结构形态涵盖电线、插针、引片、螺栓及压接端子等。外壳的作用在于保护内部组件，使电容器能够独立存在并抵御外界环境影响。外壳材料包括树脂、塑料、薄膜、铝、铁及不锈钢等，外观形状主要有圆形、方形和管形。

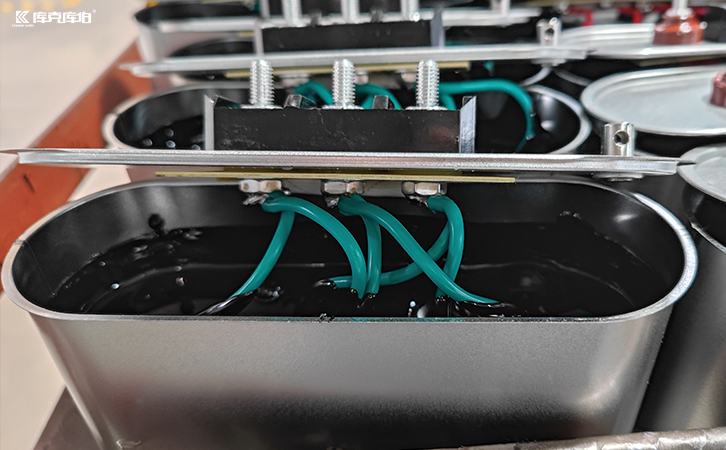

低压电力电容器

3.内部附件：填充与绝缘保障

附件部分主要包含内部填充材料和绝缘材料，如环氧树脂、黑胶、气体、电缆纸等，这些材料有助于提升内部绝缘性能与结构稳定性。此外，外部附件还包括用于固定和安装的各类紧固件。

二、结构优化与复杂工况适配

在现代工业应用中，电容器的结构设计与材料选择会根据具体工况进行优化。例如，采用全干式结构的设备有助于降低漏油风险；针对复杂环境下可能出现的鼓包等异常情况，防爆型电容器通过特定的结构设计来降低运行风险。同时，通过优化内部介质与极板的匹配，设备的抗谐波能力可得到相应提升，从而更好地适配不同行业的无功补偿与电能质量治理需求。

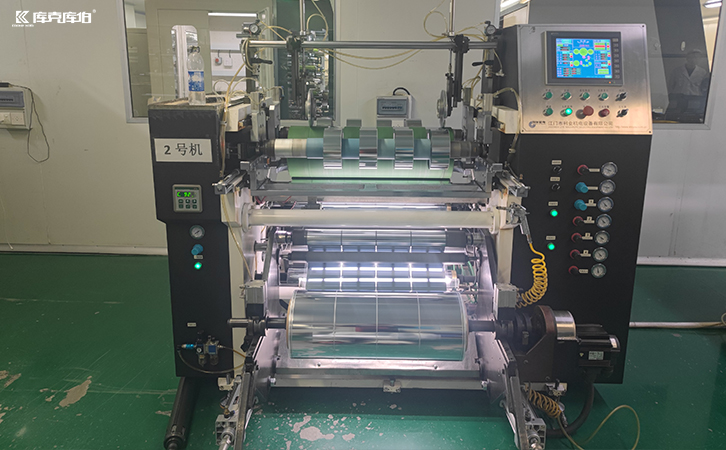

低压电力电容器

三、日常运维与故障排查建议

当「低压电力电容器」在运行中出现异常时，运维人员可结合上述结构特点进行初步排查。例如，检查外壳是否存在物理损伤或变形，确认引出电极的连接是否牢固，以及评估外部附件的紧固状态。对于涉及内部极板、介质老化或填充材料失效的深层问题，通常需要借助专业检测设备进行评估，并由专业技术人员进行针对性修复或更换，以保障配电系统的长期稳定运行。
