三相电压不平衡会导致晶闸管开关投切失效吗？影响机制与应对方案分析

返回列表来源：发布日期：2024-05-09 16:19:06【大中小】

三相电压不平衡在一定程度上会影响晶闸管开关的投切功能，当不平衡度达到特定阈值时，可能引发投切时序偏差、功耗增加及设备寿命缩短等问题，但通常不会直接导致设备完全失效，而是表现为运行稳定性下降与电能质量恶化。在工业电力系统中，理解这一影响机制并采取针对性的治理措施，是保障电气设备长期稳定运行的关键。

一、三相电压不平衡对投切功能的具体影响

当三相电压不平衡现象较为轻微时，对设备的影响相对有限。然而，当不平衡度加剧时，会导致晶闸管的导通和断开时间出现不一致。这种时序上的偏差会造成电流波形变形，甚至诱发谐波问题，从而对电网中的其他电力设备产生额外的电气应力，影响整体电路的正常运行。

电压与电流的不平衡会导致设备内部的电压降分布不均匀，使得导通电压和断开电压的波动范围变大。在投切过程中，这种不均匀性会产生更大的功耗，导致功率损失增加，进而降低系统的整体能效。

工作温度是影响半导体器件寿命的重要因素。电流不平衡会引起晶闸管各相的工作温度分布不均，局部高温会加速内部材料的老化与性能衰减。长期处于这种工况下，设备的使用寿命可能会受到明显影响。

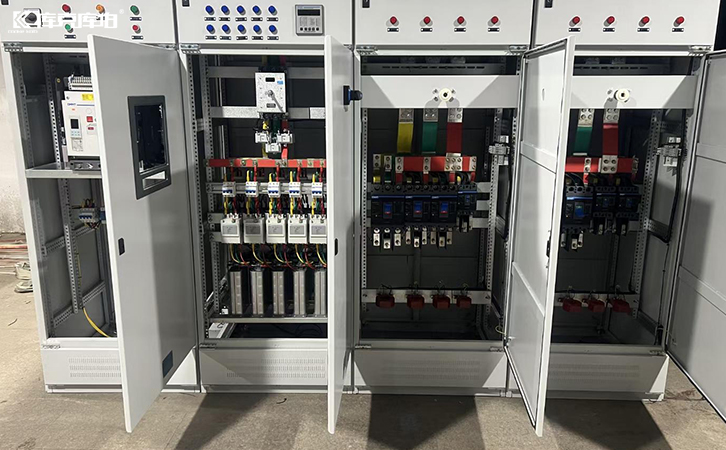

晶闸管开关

为了降低上述负面影响，在电力系统设计与改造中需要充分评估电压平衡状态，并引入合适的电能质量治理设备。

针对投切环节，采用支持过零投切技术的晶闸管开关有助于避免投切涌流，提升动作的平稳性。对于已经存在的三相电压不平衡及伴随的谐波、无功问题，可结合现场工况配置有源滤波器（APF）或静止无功发生器（SVG）。这类有源治理设备响应速度较快，能够动态补偿无功并改善三相不平衡状态。

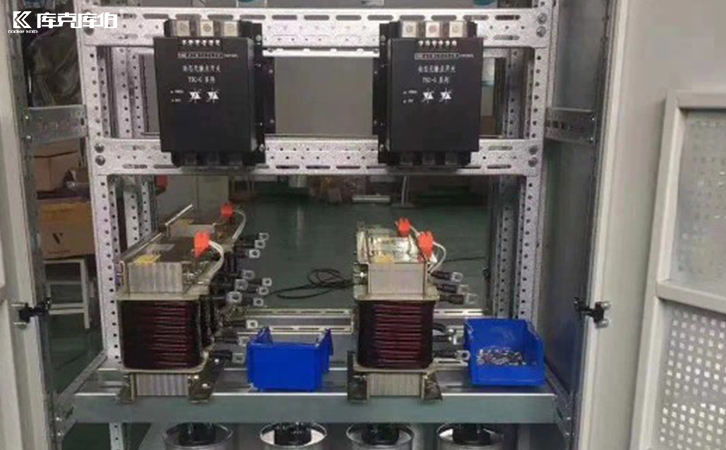

晶闸管开关

在复杂的工业现场，单一设备可能难以满足所有治理需求。通常可根据系统电压、负载波动及治理目标，采用APF与SVG、电容电抗等组合的综合治理方案，以优化整体电能质量，保障电力系统的稳定运行。具体设备选型与方案配置需结合现场实际测试数据进行综合评估。
