滤波电抗器与功率补偿电容器串联配置指南及应用注意事项

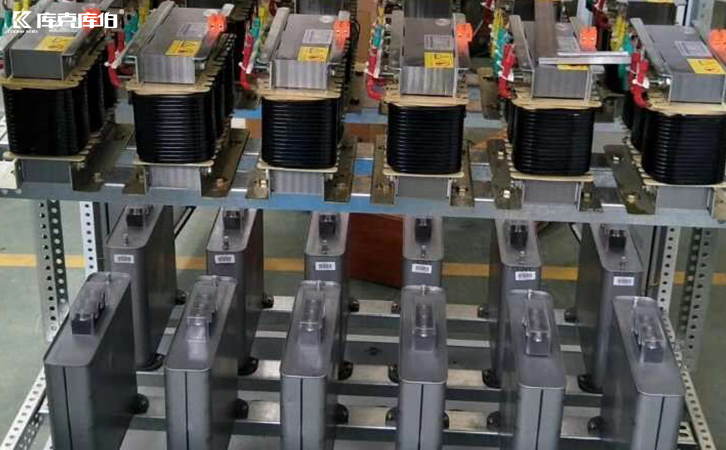

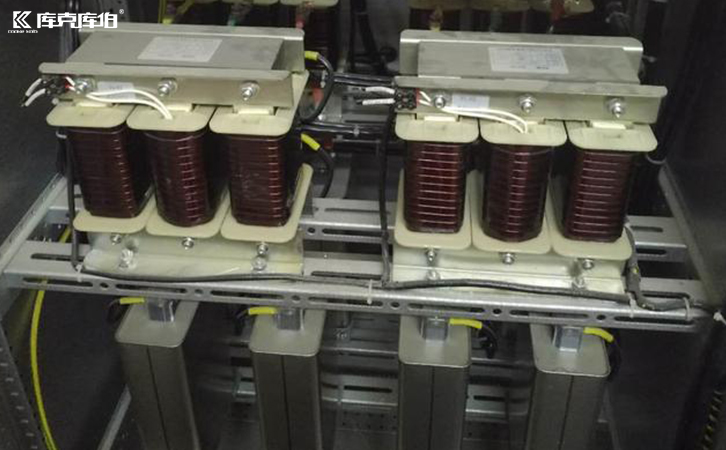

滤波电抗器与功率补偿电容器串联，主要通过合理匹配电抗率与电容容量，形成LC调谐回路，在补偿系统无功功率的同时抑制特定次数的谐波，从而改善电网的电能质量。在实际配电系统中，这种串联组合是处理谐波干扰与功率因数偏低问题的常见基础方案。
一、核心设备的工作原理与功能
在电力系统中，这两种设备各自承担不同的功能，串联后形成协同效应。
1.滤波电抗器的作用
滤波电抗器主要用于过滤电力系统中的谐波和干扰信号。它通过电感元件的特性，调节电流和电压之间的相位关系，限制谐波电流的放大。在含有谐波的电网中，串联电抗器有助于降低电容器因谐波过载而损坏的风险，同时降低特定频次谐波的含量，使电力系统的负载运行更加稳定。
2.功率补偿电容器的作用
功率补偿电容器主要用于改善电力系统的功率因数。当系统中存在大量感性负载时，功率因数会下降，导致能源利用率降低和线路损耗增加。电容器通过提供容性无功，补偿感性负载消耗的无功功率，从而提升整体功率因数，优化电力传输效率。
二、串联配置与选型的关键步骤
在实际应用中，将滤波电抗器与功率补偿电容器串联需要严格遵循电气规范，保障系统运行安全。
1.合理选择型号与参数
串联配置的核心在于参数匹配。需要根据现场电网的谐波测试结果，选择合适的电抗率（如常见的7%、14%等，对应抑制5次、7次或3次谐波）。库克库伯电气在电能质量治理实践中，电容器自身的抗谐波能力设计可涵盖多种工况需求，选型时需结合系统电压、主要谐波次数和负载波动情况，使滤波电抗器和功率补偿电容器的容量与阻抗参数相匹配，避免发生谐振。
2.正确安装与连接
安装过程中，必须确保设备之间的连接线缆截面积符合载流量要求，并保证接线端子紧固可靠。错误的接线或接触不良可能导致局部过热甚至引发设备故障。此外，安装环境应保持良好的通风散热，以延长设备在规定工况下的使用寿命。
三、运行维护与综合治理建议
设备的长期稳定运行离不开规范的维护与系统级的治理规划。
1.定期检测与状态维护
投入运行后，需定期检测滤波电抗器和功率补偿电容器的工作状态，包括测量运行电流、电压、温度以及电容器的容量衰减情况。及时发现异常温升或容量下降，有助于预防潜在故障，保证电力系统的可靠运行。
2.结合多设备进行综合治理
对于谐波、无功、三相不平衡等问题并存的复杂工业现场，单一的电容电抗串联可能无法完全满足治理需求。此时，可结合APF有源滤波器、SVG静止无功发生器等设备，采用组合治理方案。例如，利用电容电抗处理相对稳定的基础无功补偿与特定谐波抑制，同时使用有源设备处理动态波动和剩余谐波，从而实现更全面的电能质量优化。
通过科学的选型、规范的安装以及定期的维护，滤波电抗器与功率补偿电容器的串联配置能够应对常规的电能质量问题，为工业制造、新能源等各类用电场景提供稳定的电力保障。
