svg无功补偿装置的技术优势有哪些

返回列表来源：发布日期：2025-11-11 16:05:23【大中小】

随着工业负载结构的复杂化，传统的电容投切式补偿方式已难以满足高动态响应和高精度控制的需求，而svg静止无功发生器凭借其先进的电力电子技术，正逐步成为无功补偿的主流设备。那么，svg无功补偿装置究竟有哪些技术优势？

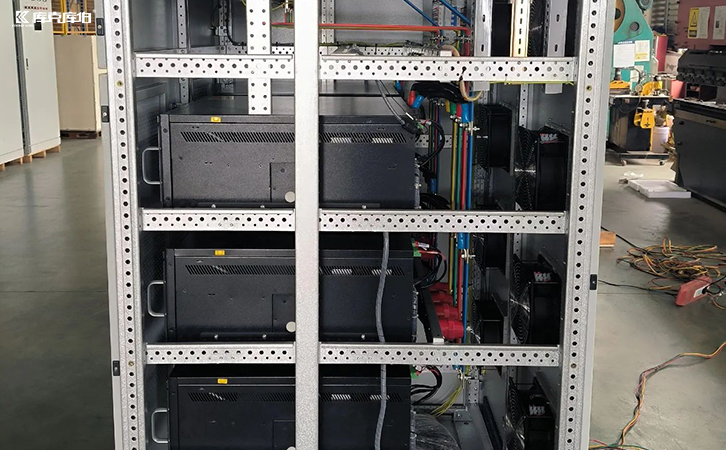

svg无功补偿装置

一、快速响应，动态调节能力强

svg采用全控型电力电子器件（如igbt）进行无功功率的实时调节，响应速度可达5ms以内，远优于传统投切电容的数百毫秒级延时。

这意味着当电网负载发生突变（如大型电机启动或变频器运行）时，svg能迅速提供或吸收无功功率，保持系统电压稳定，大幅减少电压闪变现象。

二、连续可调，实现精确补偿

传统补偿装置多为“阶梯式”投切，补偿量不连续，容易出现欠补或过补。而svg采用pwm控制技术，实现无功功率的连续可调，功率因数可精确控制在0.99以上。

这种精细化控制方式能确保系统在不同运行工况下都能保持最佳补偿效果，提升电能利用率。

三、具备谐波抑制功能

svg在工作过程中能通过自身的逆变桥实现谐波电流的抵消，部分型号甚至兼具有源滤波功能（apf+svg一体化），可以有效消除电网中5次、7次及以上谐波成分。

这不仅改善了电压波形质量，还保护了变压器、电容器等设备免受谐波热效应的影响。

四、双向补偿，兼容感性与容性负载

传统电容补偿设备只能提供感性负载所需的无功功率，而svg则能够双向调节——既能提供无功功率（补偿感性负载），也能吸收无功功率（补偿容性负载）。

这种灵活性使svg能在各种复杂场合下稳定运行，如钢铁、化工、港口、电动车充电站等动态负载场景。

五、模块化设计，便于扩容与维护

现代svg装置普遍采用模块化结构设计，支持多机并联运行。用户可根据现场负荷变化灵活扩容，维护时也能实现热插拔更换，大幅提升系统可靠性和可维护性。

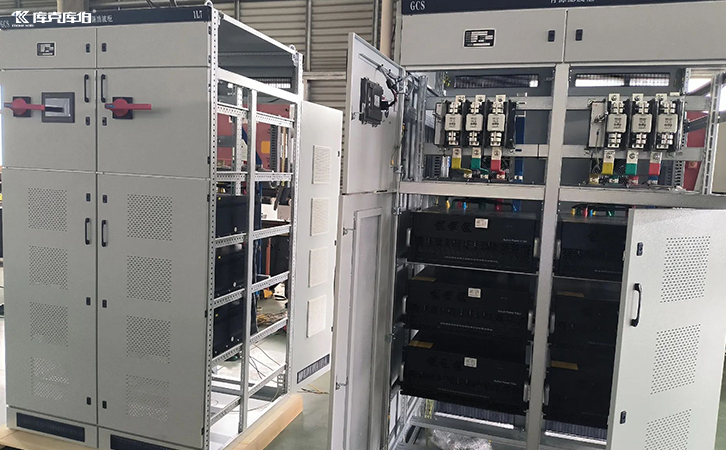

svg无功补偿装置

总而言之，目前svg无功补偿装置以其快速响应、精确控制、谐波抑制、双向补偿等显著技术优势，成为智能电网和工业企业提升电能质量的重要利器。
