变电站中高压电抗器的作用是什么

返回列表来源：发布日期：2025-11-12 15:28:01【大中小】

在电力系统中，变电站不仅承担着电能的输送与分配任务，更是电能质量与电网稳定运行的重要保障环节。而在变电站的众多设备中，高压电抗器是一种虽不起眼却非常关键的电气元件。很多人或许听说过它的名字，但对它在系统中的具体作用并不清楚。

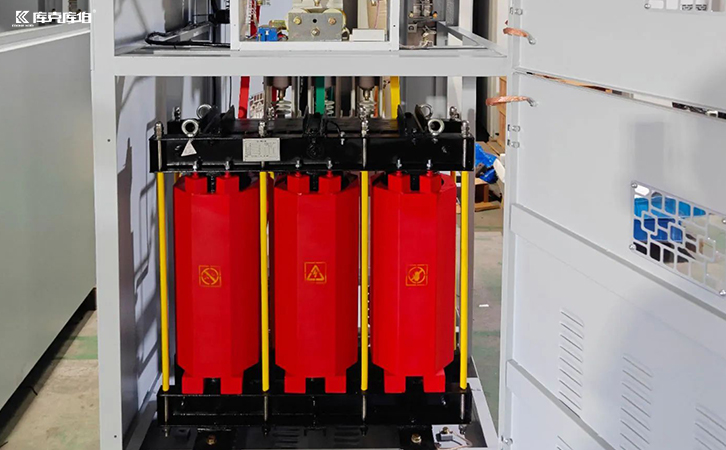

高压电抗器

一、什么是高压电抗器？

高压电抗器是一种以电感为主的无源电力设备，通常由铁芯、绕组、绝缘结构和冷却系统等部分组成。其主要特征是具有较大的电感值，当电流通过时，会在电抗器两端产生感应电压，从而限制电流的变化速度或抑制谐波电流。

二、高压电抗器在变电站中的主要作用

1.防止短路电流过大

在电网运行中，如果发生短路故障，电流会瞬间急剧上升，可能造成开关设备烧毁、母线变形、甚至引发系统崩溃。此时，高压电抗器就发挥了“限流器”的作用。它通过自身的电感阻抗限制短路电流上升幅度，延长电流上升时间，为保护装置（如断路器、继电保护系统）争取反应时间，从而有效防止设备损坏和事故扩大。

2.提高功率因数

变电站中往往配置有并联电容器组来补偿无功功率，提高功率因数。但并联电容器容易与系统谐波形成谐振，造成设备损坏或电压畸变。此时，在电容器组前端串联高压电抗器，可以有效抑制电网谐波进入电容器并且防止电容器过电流。

3.稳定系统电压

在输电线路较长或负载波动较大的电网中，电压往往会出现升高或下降的现象，影响设备运行。并联电抗器可以吸收系统中的多余无功功率，防止轻载时电压升高。

4.抑制谐波干扰

现代电力系统中，非线性设备（如变频器、电弧炉、整流装置）大量存在，容易在电网中产生谐波电流，导致电能质量下降。

安装在变电站内的滤波电抗器与滤波电容器配合组成滤波器回路，能够有效吸收特定次数的谐波电流，防止其在系统中传播，从而保护变压器、开关等设备免受谐波损害。

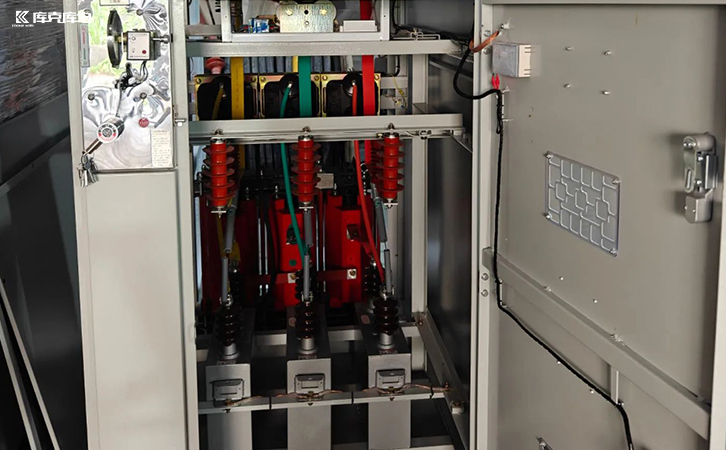

高压电抗器

综上所述，高压电抗器在变电站中起着至关重要的作用。它既是电网的“安全阀”，又是电能质量的“稳定器”。无论是在限制短路电流、调节无功功率，还是在抑制谐波和防止过电压方面，电抗器都发挥着不可替代的作用。
