SVG无功补偿装置常见故障原因分析与日常维护建议

返回列表来源：发布日期：2025-01-15 16:22:10【大中小】

svg无功补偿装置在运行中常见的故障主要包括过热、控制系统异常、电源波动及机械部件磨损，通过定期维护散热系统、优化控制逻辑与稳定供电环境可有效降低故障发生率。作为改善电能质量和提升系统稳定性的重要设备，了解其故障成因并采取针对性措施，有助于保障配电系统的长期平稳运行。

一、SVG无功补偿装置常见故障类型分析

SVG内部的绝缘栅双极型晶体管（IGBT）等核心功率元件在运行过程中会产生较多热量。如果设备所处环境温度过高，或者内部散热通道受阻，容易引发过热保护甚至元件损坏。过热不仅会影响设备的补偿性能，还可能缩短元器件的使用周期。

控制系统是svg无功补偿装置的核心大脑。若控制电路出现传感器失效、采样信号受到电磁干扰或通信中断等情况，可能导致设备无法正常跟踪系统无功需求，进而出现无法接入补偿模式或误动作的现象，影响整体治理效果。

SVG的正常运行依赖于稳定的辅助电源供应。如果前端电源存在电压大幅波动、频率偏移或严重的谐波干扰，可能会对控制板和驱动电路产生不利影响，增加设备运行风险，在极端情况下甚至可能造成内部电路损坏。

设备内部的风扇、滤网等机械散热部件在长时间连续运行后，可能会出现轴承磨损、积灰堵塞等问题。这会导致设备通风量下降，散热效率降低，从而间接引发上述的过热故障。

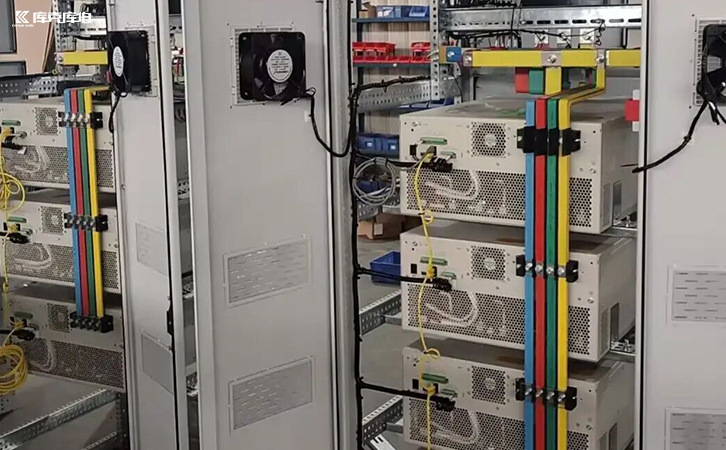

svg无功补偿装置

定期清理SVG柜体内部的散热器、风扇及防尘滤网，保持风道气流通畅。对于环境温度较高的配电室，建议改善整体通风条件或增加空调降温设备，以维持设备在适宜的温度区间内运行。

定期巡检控制系统的运行状态，检查接线端子是否松动。在条件允许的情况下，可联系厂家评估是否需要更新控制固件，以优化算法逻辑。同时，做好设备配置参数的备份工作，以便在突发故障时能够快速恢复。

对辅助电源的供电质量进行监测，若发现电压不稳或谐波超标，可考虑加装稳压装置或隔离变压器。稳定的电源环境有助于降低控制系统的误报率，提升设备运行的可靠性。

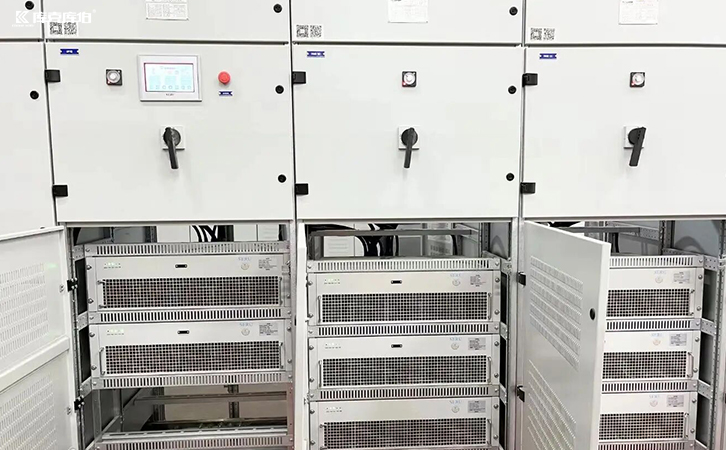

svg无功补偿装置
