输出滤波电抗器与输入电抗器的核心区别及选型建议

返回列表来源：发布日期：2025-01-14 16:12:11【大中小】

输出滤波电抗器与输入电抗器的核心区别在于功能定位、应用场景、设计参数及制造成本，前者侧重于消除谐波以提升电能质量，后者则侧重于限制电流波动以保护电源与负载。在电力电子装置广泛应用的工业与民用领域，合理区分并选用这两种设备，有助于维持电力系统的稳定运行。

一、核心功能与应用场景的差异

滤波电抗器主要用于谐波的抑制与消除，其核心目标是改善电能质量。相比之下，输入电抗器主要用于保护电源和后端负载，重点关注抑制合闸涌流及限制电流的剧烈波动。两者在系统中通常相辅相成，共同提升整体电力网络的可靠性。

尽管两者均广泛应用于电力系统，但具体部署位置有所区分。「滤波电抗器」常用于需要严格谐波控制的大型发电站、变电站以及工业自动化设备的输出端或滤波回路中。输入电抗器则通常安装在变频器、电机控制系统及其他电力电子设备的输入端，起到稳定输入电流、减少对电网干扰的作用。

在电气设计参数上，两者存在明显差异。为了有效吸收和滤除高频谐波，滤波电抗器的电感值通常设计得较大。而输入电抗器的电感值相对较小，其设计更加注重系统的瞬态响应能力和对输入电流的控制效果。

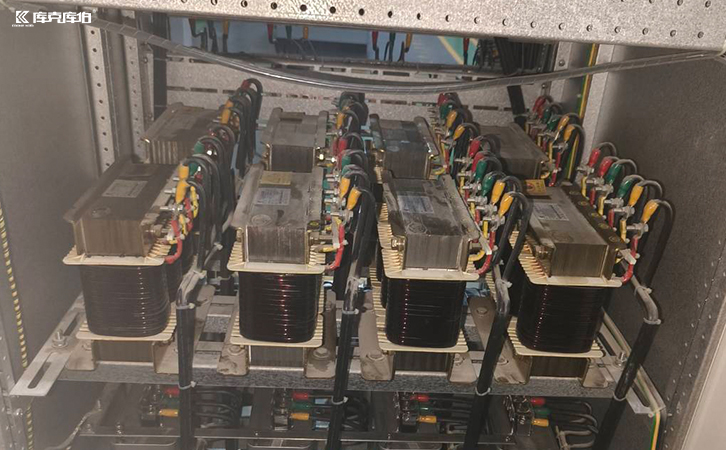

滤波电抗器

从项目预算和成本角度来看，由于需要应对更复杂的谐波工况，滤波电抗器的制造工艺相对复杂，材料要求较高，因此整体成本通常高于输入电抗器。输入电抗器结构相对简单，成本较低，更适合在各类常规电力电子设备中进行大规模配置。在实际选型时，需综合评估设备性能需求与项目经济性。

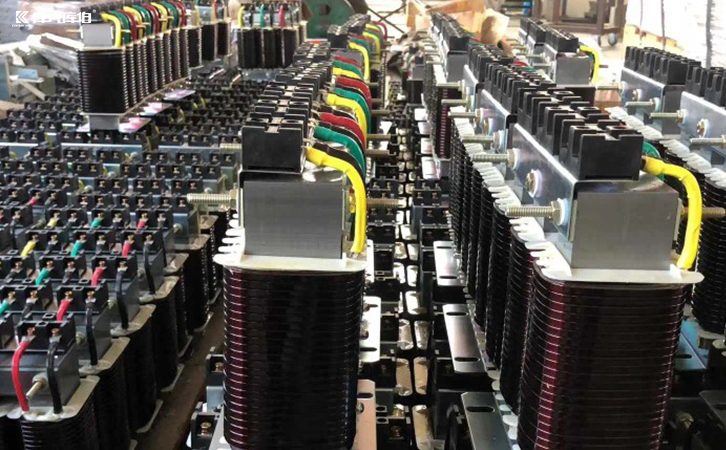

滤波电抗器
