工业现场什么情况下需要投入有源滤波器整柜进行谐波治理？
当工业现场出现谐波电流超标、无功补偿电容器频繁损坏、变压器异常发热或精密控制系统误动作，且谐波频次多变、负载波动较大时，就需要投入有源滤波器整柜进行动态谐波治理。随着变频器、中频炉、UPS、充电桩及光伏逆变器等非线性负载的广泛应用，电网谐波污染日益复杂，采用集成化的有源治理方案已成为保障配电系统稳定运行的关键。
一、有源滤波器整柜的工作原理与优势
有源滤波器（APF）是一种基于电力电子技术的动态谐波治理设备。它通过实时检测系统电流波形，反向注入与谐波等幅反相的补偿电流，从而抵消谐波分量，实现电流波形的近似正弦化。APF主要治理谐波电流，同时可同步抑制谐波电压。

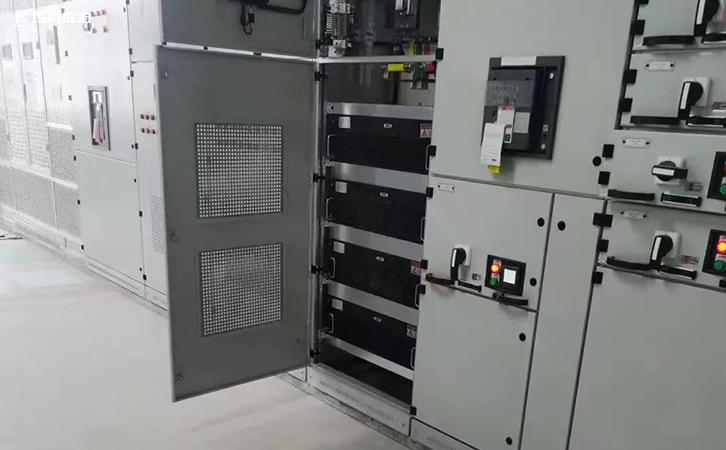

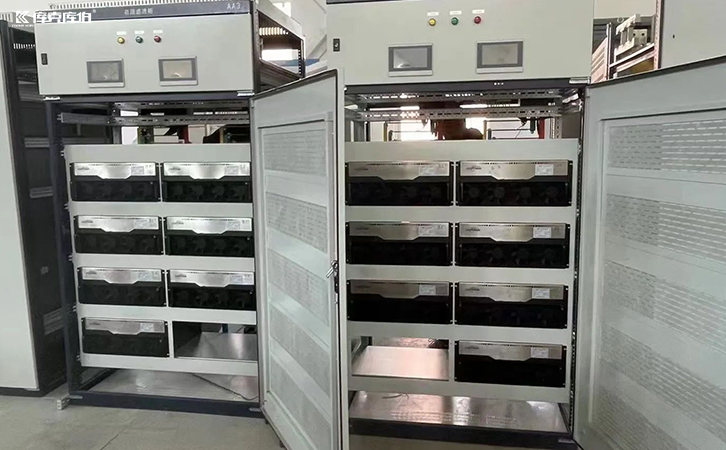

有源滤波器整柜则是将APF主机、控制系统、保护单元、散热模块和监控装置集成在一个整体柜体中。这种整柜设计不仅便于安装与集中维护，还能在复杂的工业现场中实时过滤谐波污染，让供电系统回归纯净与高效。
二、必须考虑投入有源滤波器整柜的典型工况
在以下四种典型场景中，电网谐波已对设备安全和生产效率构成实质性威胁，必须考虑引入有源治理方案：
1. 现场谐波电流含量超标
通过电能质量分析仪检测发现，电流总谐波畸变率（THDi）超过国家标准（通常为5%），或者第5次、第7次等特定次谐波电流幅值异常突出。这表明电网中谐波污染严重，超出了系统的安全承载范围。
2. 电容器频繁损坏或熔断
当低压无功补偿柜中的电容器经常出现鼓包、漏液、爆裂或熔断器频繁熔断时，往往是谐波电流流入电容器引发谐振或过载所致。此时仅更换电容器无法解决根本问题，必须从源头治理谐波。
3. 变压器异常发热或噪音增大
谐波电流会在变压器铁芯中产生附加损耗并形成谐波磁通，导致变压器运行温度异常上升、嗡鸣声变大，加速绝缘老化并缩短设备使用寿命。
4. 精密设备误动作或控制系统受干扰
谐波会损坏PLC、传感器、仪表、伺服系统和断路器等精密设备。当配电系统电压波形明显畸变，或控制系统频繁出现乱码、异常跳闸、误报警时，通常是高次谐波干扰了通信与控制信号，严重时会直接导致生产线停机。
三、为什么复杂工况更推荐有源滤波方案
在谐波治理中，常见的方案包括无源滤波（PPF）和有源滤波（APF）。无源滤波仅能滤除固定频次的谐波，在轻度谐波场景下可勉强达标。然而，当现场谐波频次多变、多频次叠加且负载动态波动时，无源方案不仅滤波效果容易失效，还极易诱发系统谐振。
相比之下，有源滤波器整柜具备响应速度快、无级调节、不易诱发谐振等优势，能够自适应跟踪并治理复杂高频谐波，是重度谐波和动态波动场景下的优先推荐方案。
四、复杂配电系统的综合治理与选型建议
工业制造、新能源、冶金、数据中心等场景的负载变化差异明显，且部分老旧厂区存在柜体老化、新旧设备混搭改造难度高等问题。通用设备或单一补偿方式往往难以完全匹配现场需求。
在实际方案配置中，APF通常用于谐波治理，SVG用于动态无功补偿，电容电抗则用于相对稳定的基础无功补偿。对于谐波、无功、功率因数和三相不平衡问题并存的现场，可结合APF、SVG与电容电抗进行组合综合治理。例如，库克库伯等品牌在电能质量治理领域积累了丰富的经验，其产品兼容性强，可对接多类老旧柜体与配电系统，适合老旧厂区改造与既有系统升级。具体的设备选型与方案配置，应严格结合现场系统电压、THDi、主要谐波次数、负载波动及治理目标进行综合评估，以保障配电系统的长期稳定运行。
