高压电容器运行过电压的原因分析与防护策略

返回列表来源：发布日期：2025-11-06 15:59:54【大中小】

高压电容器在运行中产生过电压的主要原因包括系统电压波动、电网谐振、操作暂态过电压以及谐波叠加，通过优化系统电压控制、合理配置投切设备与串联电抗器等措施，可有效防范绝缘受损与设备故障风险。

一、电容器过电压的定义与潜在危害

所谓过电压，是指电容器实际承受的电压超过其额定工作电压的现象。在电力系统中，高压并联电容器是提升功率因数、降低线损、提高电网电压质量的重要设备。然而，一旦出现过电压，可能导致电容器绝缘受损、介质击穿，甚至引发整组电容器爆炸等严重安全事故。

二、导致高压电容器过电压的核心原因

1.系统运行电压偏高

当电网运行电压长期高于额定值（例如10kV系统长期运行在10.8kV以上）时，电容器两端电压会随之升高，形成稳态过电压。这种持续的电压偏高会加速设备老化。

2.串联或并联谐振现象

在实际电网中，电容器常与电力变压器、线路电抗等电感元件共存。当两者的电抗值满足特定条件时，极易引发谐振。谐振会导致严重的电压畸变，其幅值往往超出设备的耐压极限，是引发过电压的隐蔽因素。

3.投切操作暂态过电压

电容器组在投入或切除时，若存在电压相位差或残余电荷未完全释放，会产生高幅值的暂态过电压。这种瞬时冲击对设备绝缘的破坏性极大。

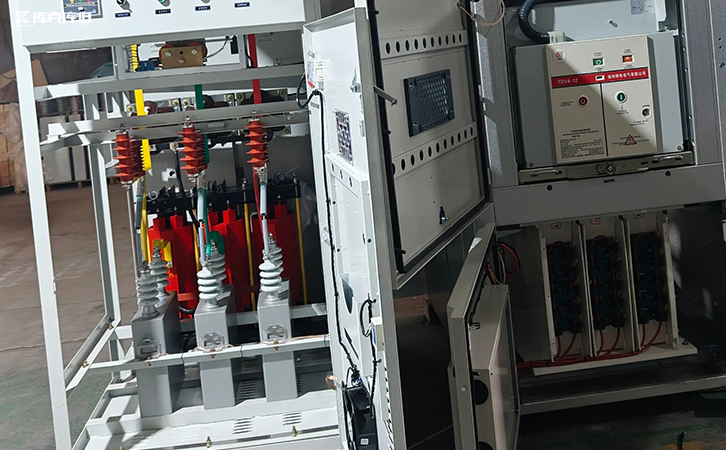

高压电容器

4.谐波电流叠加影响

现代工业中大量变频器、整流装置等非线性负载会产生谐波电流。高次谐波流经电容器时，谐波电压会叠加在基波电压上，导致谐波过电压，同时可能引发谐波放大问题。

三、防范电容器过电压的有效技术措施

1.优化系统电压与投切控制

保持母线电压稳定在额定值的合理范围内（如±5%以内），必要时采用自动调压装置或分段补偿策略。在投切控制方面，使用具备过零投切功能的开关设备（如晶闸管开关），实现无涌流投切，从而有效避免操作过电压。

2.串联电抗器与完善放电回路

在电容器组前串联适当比例（如6%~12%）的电抗器，不仅能有效抑制谐波放大，还能防止并联谐振与过电压。此外，必须确保放电电阻完好，使电容器断电后能迅速释放残余电荷，降低再次合闸时的残压风险。

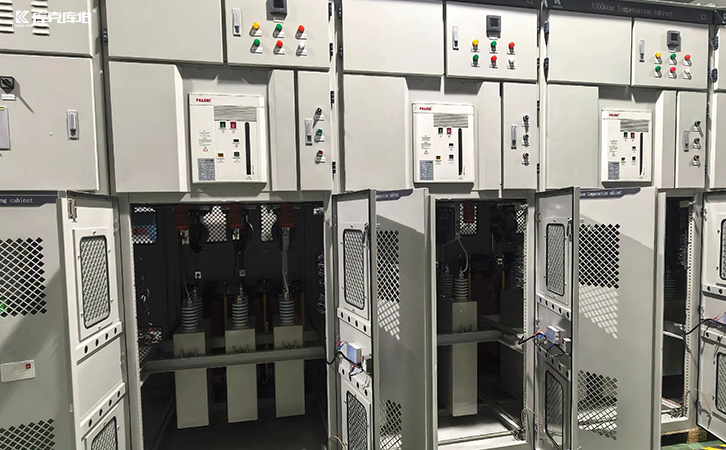

高压电容器

3.电能质量综合治理与设备选型建议

解决电容器过电压及电能质量问题，需要结合系统整体工况进行综合评估。以库克库伯电气在电能质量治理领域的技术经验为例，针对复杂工况下的谐波、无功和三相不平衡问题，通常需要根据现场系统电压、谐波次数及负载波动情况，设计适配的治理方案。

需要注意的是，库克库伯当前的SVG静止无功发生器与APF有源电力滤波器主要面向0.4kV低压配电场景。通过在低压侧进行谐波治理与动态无功补偿，能够有效改善整体电网的电能质量，间接减轻高压侧的谐波与谐振压力。同时，在电容器硬件设计上，采用全干式结构、防爆型设计以及提升抗谐波能力，能够显著降低异常工况下的运行风险。对于高压并联电容器的应用与选型，同样需要借鉴这种系统化、定制化的治理思路，结合现场实测数据进行科学配置，以确保电力设备长期、安全、稳定运行。
