滤波电抗器空心和铁芯的区别

返回列表来源：发布日期：2025-05-09 16:14:31【大中小】

在电力滤波系统中，滤波电抗器作为核心元件，其结构设计直接决定了滤波性能和应用场景。空心和铁芯两种主流结构的滤波电抗器各有特点，适用于不同的技术需求。下面我们将系统分析两种滤波电抗器在电磁特性、应用表现和经济性等方面的差异。

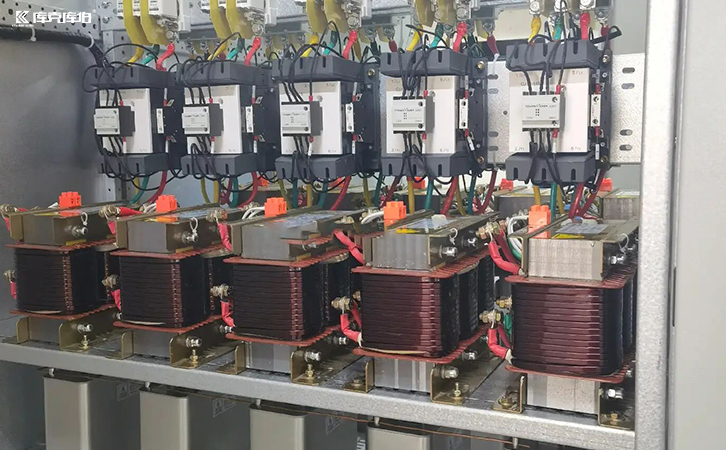

滤波电抗器

一、电磁特性的本质差异

空心与铁芯滤波电抗器的根本区别在于磁路设计：

1、空心结构：完全依赖空气磁路，电感线性度极佳（非线性度＜1%）

2、铁芯结构：采用硅钢片导磁，磁通密度高但存在饱和现象（饱和点通常为1.8t）

二、谐波抑制的性能表现

针对不同频段的谐波滤波需求：

1、空心滤波电抗器：适用于高频谐波滤波（＞1khz），品质因数q值可达50-100

2、铁芯滤波电抗器：更适合工频附近滤波（50-500hz），q值通常为20-40

三、体积与重量的工程考量

两种滤波电抗器的物理特性对比显著：

1、空心结构：体积大（同容量下比铁芯大3-5倍），重量轻（无铁芯材料）

2、铁芯结构：紧凑设计（节省70%安装空间），自重较大（硅钢片占比40%）

四、损耗特性的对比分析

不同结构的损耗机制差异明显：

1、空心滤波电抗器：以铜损为主（占总损耗95%以上）

2、铁芯滤波电抗器：包含铜损（60%）和铁损（40%）

五、成本构成的差异化表现

从全生命周期成本角度评估：

1、初始成本：铁芯滤波电抗器价格低30-50%

2、运行成本：空心结构免维护，年损耗费用稳定

3、报废价值：铁芯型硅钢片回收价值高

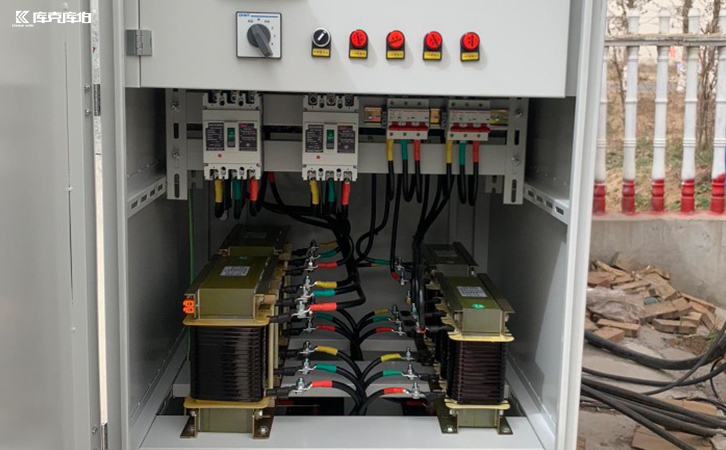

滤波电抗器

行业预测显示，到2026年，这种融合型滤波电抗器将占据30%市场份额，为电力滤波系统提供更优解决方案。通过科学把握空心与铁芯滤波电抗器的技术特点，工程师可以针对具体应用场景做出最优选择，实现滤波性能与经济效益的最佳平衡。
