低压滤波电抗器能否解决电网非线性负载问题

返回列表来源：发布日期：2025-05-15 16:39:29【大中小】

在工业配电系统面临日益严重的电能质量挑战背景下，低压滤波电抗器作为传统治理手段，其解决非线性负载问题的有效性需要客观评估。那么低压滤波电抗器到底能否解决电网非线性负载问题？

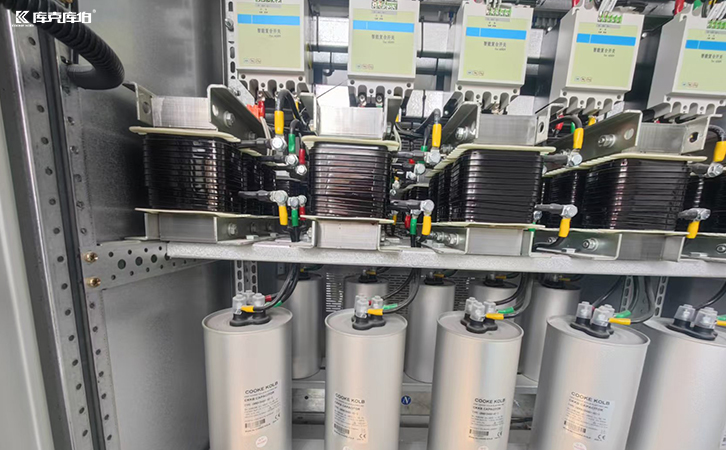

低压滤波电抗器

一、基础滤波原理与特性

低压滤波电抗器通过lc谐振原理工作：

1、调谐特性：与电容器组成串联谐振回路（通常失谐度7-14%）；

2、频段选择：针对5/7/11等特征次谐波；

3、阻抗特性：在谐振点呈现低阻抗（＜5%）。

某变频器配置合适的低压滤波电抗器后，使特定谐波（如5次）含量降低60%，但需注意其对基波无功补偿的影响（容量减少10-15%）。

二、典型非线性负载的治理效果

针对不同非线性负载的表现差异：

1、变频器：对5/7次谐波抑制效果显著（thd降幅40-50%）；

2、整流设备：对高次谐波（＞17次）效果有限（thd降幅＜20%）；

3、电弧炉：需配合动态补偿装置使用。

某塑料挤出生产线通过配置低压滤波电抗器，将变频器产生的5次谐波从28%降至12%，但系统整体thd仍维持在15%以上，说明单一设备治理存在局限。

三、技术应用的制约因素

低压滤波电抗器的治理效果受多重限制：

1、频带狭窄：仅对调谐点附近谐波有效

2、负载变化敏感：谐振点偏移导致效果下降

3、容量限制：通常适用于＜500kvar场景

某自动化车间负载率波动超过±30%时，低压滤波电抗器的谐波抑制效果下降50%，证明其不适合变载剧烈的场合。

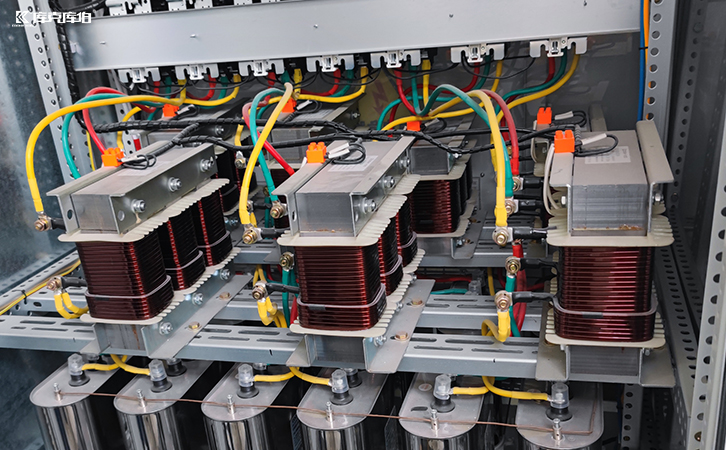

低压滤波电抗器

但低压滤波电抗器凭借成本优势（仅为apf的1/5-1/8），在特定场景仍保持不可替代性。通过科学把握应用边界，合理配置治理方案，低压滤波电抗器仍可在非线性负载治理中发挥重要作用，为构建经济高效的电能质量治理体系提供基础支撑。
