滤波电抗器的效果受哪些因素影响

返回列表来源：发布日期：2024-10-24 16:18:04【大中小】

在电力系统的谐波治理方案中，常常会用到滤波电抗器这种设备。而很多用户在实际投入设备后发现没有效果或是谐波治理效果不明显，咨询电抗器制造商后才发现原来是受所安装环境因素的影响。

所以，接下来针对类似问题，电抗器厂商给用户们科普电抗器的效果会受到哪些因素的影响，来帮助用户更好的适用设备！

滤波电抗器的效果主要会受以下几个关键因素影响：

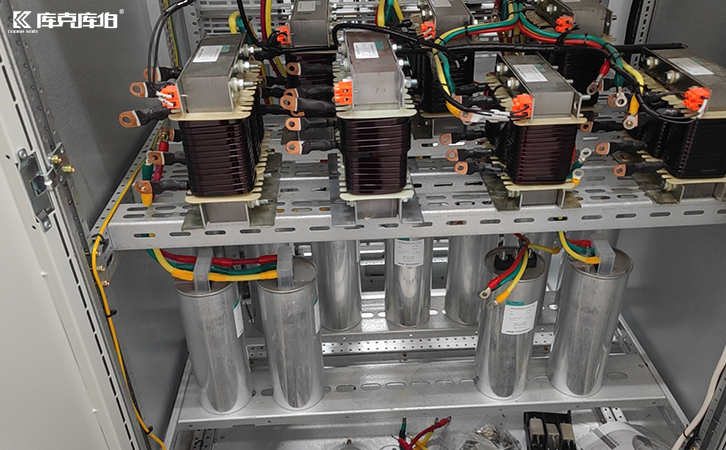

滤波电抗器

1、电抗率：

电抗器的电抗率（一般以%表示）是指电抗器电感对整个电路阻抗的影响。常见的电抗率有5%、6%、7%等，电抗率越高，对谐波的抑制能力越强。但电抗率过高可能会导致无功损耗增加，因此需要在补偿效果和能效之间找到平衡点。

2、工作电压和电流：

电抗器在工作时承受的电压和通过的电流会影响其滤波效果。如果电压波动较大或者负载变化频繁，可能导致电抗器的滤波性能下降，甚至损坏电抗器。因此，确保电抗器的额定电压和电流符合实际应用环境非常重要。

3、温度和散热：

滤波电抗器在运行中会产生热量，温度过高会影响电抗器的电感值稳定性，并缩短其使用寿命。良好的散热设计和高温环境下的耐热性能是保障电抗器长期有效运行的必要条件。

4、谐波频率特性：

滤波电抗器的设计必须匹配负载的谐波频率特性。不同的负载类型（如变频器、电弧炉等）产生不同频率的谐波，电抗器需要针对特定频率进行优化，以达到最佳滤波效果。

5、绕组和磁芯材质：

电抗器的绕组和磁芯材质会影响其阻抗特性和滤波能力。高质量的导线和低损耗的铁芯材料可以减少涡流损耗，提升电抗器的效率和滤波效果。

6、安装环境：

环境因素如湿度、振动、电磁干扰等都会影响电抗器的性能。如果电抗器安装在恶劣的环境中，可能会导致绝缘性能下降或机械损坏，进而影响其滤波效果。

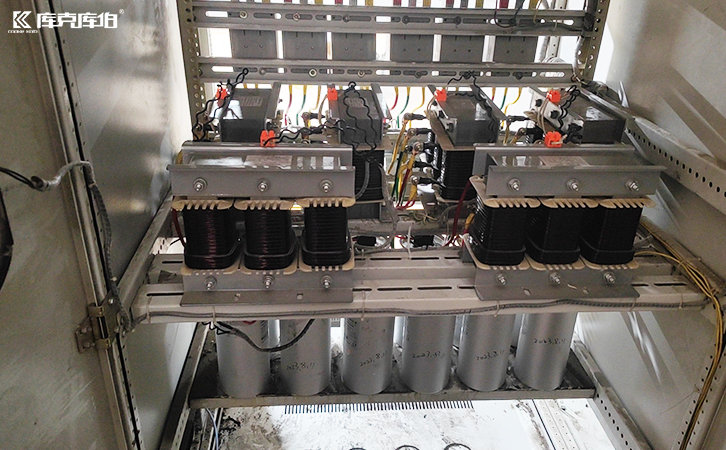

滤波电抗器

由此可见，滤波电抗器设备在电力系统的谐波治理工作中非常重要，然而多方面的因素均会导致其谐波治理效果大打折扣，因此用户们在选用电抗器设备时要严格按照上述因素进行筛选。
