低压无功补偿电容器电线选型要求及配置指南

返回列表来源：发布日期：2024-10-24 16:15:36【大中小】

低压无功补偿电容器的安全与稳定运行，首先取决于连接电线在载流量、绝缘耐热性及环境适应性上的合理匹配，同时需结合现场实际工况选择适配的补偿设备与综合治理方案。

一、电线选型的核心考量因素

1.导电能力与截面积匹配

电线的导电能力决定了其能够承载的电流大小。在选择时，电线必须能够承受系统的峰值电流，避免因过载导致电缆发热或损坏。不同规格的电线载流量存在差异，通常电流越大，所需的电线截面积也需相应增加。

2.绝缘材料与耐热性能

电容器在运行过程中会产生一定热量，因此电线的绝缘材料需具备良好的耐热性和绝缘强度。常见的绝缘材料包括聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等，需根据实际运行温度和环境条件进行合理选择。

3.环境适应性要求

电线的使用环境是影响其寿命的重要参数。在高温、多湿或存在化学腐蚀的工业环境中，应选择具有特殊防护性能的电线或采取额外的保护措施，以确保其长期安全运行。

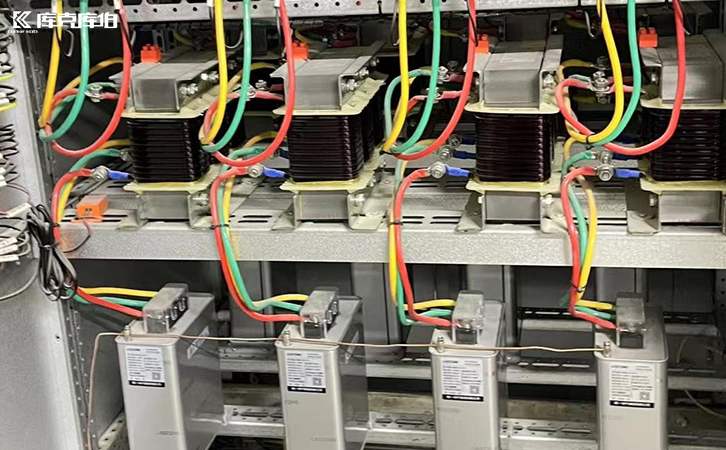

低压无功补偿电容器

二、常用电线类型及其特点

1.铜芯电缆

铜芯电缆具备优良的导电性和耐腐蚀性，在电力系统中应用广泛。虽然初期投资成本相对较高，但其使用寿命和运行可靠性通常更具优势。

2.铝芯电缆

铝芯电缆成本相对较低且质量较轻，在部分对重量和成本敏感的项目中较为常见。需要注意的是，其导电性和抗拉强度通常低于铜线，在设计和施工时需进行相应的载流量校验。

3.多芯电缆的应用

在需要多个电容器并联连接的场景中，多芯电缆可以提供较为便利的连接方式，有助于确保电源分配均匀。选型时需综合考虑电缆芯数、截面积和绝缘等级等参数。

低压电容器制造商

三、综合配置建议

在实际工程项目中，除了线缆的规范选型，电容器自身的性能与系统级配合同样关键。库克库伯电气长期关注电能质量治理技术，结合国内工业现场复杂工况，提供低压干式电容器及防爆型电容器等产品。其低压干式电容器采用全干式结构，在规定工况下设计使用寿命可达15年以上，有助于降低漏油风险；防爆型电容器则通过了相关老化、自愈性和破坏试验，可降低异常工况下的运行风险。
