滤波电抗器的工作原理及其在电能质量治理中的作用

返回列表来源：发布日期：2025-02-08 11:47:19【大中小】

滤波电抗器是电力系统中用于抑制谐波和辅助无功补偿的重要设备，其核心原理是利用电感特性产生阻抗，从而限制谐波电流、防止系统谐振并保护电容器等关联设备。

一、滤波电抗器的基本工作原理

滤波电抗器的工作机制主要基于电感的物理特性。当交流电流通过电感线圈时，电感会产生与电流变化率成正比的反向电动势，进而形成阻抗。在电力系统中，这种阻抗特性能够限制电流的异常增长。同时，由于电感对高频信号的阻抗较大，电抗器能够吸收或阻挡部分高频谐波电流，从而实现滤波效果。

电力系统中常存在多种频率的谐波，可能导致设备过热或引发故障。电抗器通过增加特定频率下的电路阻抗，能够降低谐波电流的幅值。此外，在与电容器串联使用时，电抗器能够改变回路的谐振频率，避免系统发生并联或串联谐振，从而保护电容器免受谐波放大造成的损害。

当电力系统发生短路故障时，电抗器能够通过增加电路的整体阻抗来限制短路电流的峰值。这一作用有助于减轻短路电流对下级电气设备、电缆和开关的冲击，降低设备过载损坏的风险。

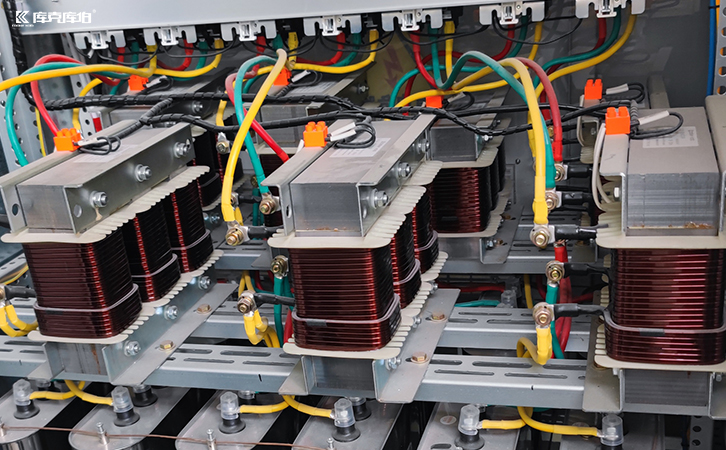

滤波电抗器

通过调节电流相位和限制异常电流，电抗器在一定程度上有助于改善电力系统的功率因数，降低无功功率波动带来的影响。合理的电抗器配置能够优化系统运行状态，提升整体电能质量和供电稳定性。

在实际工业应用中，如冶金、化工、新能源等复杂用电场景，单一的滤波设备往往难以解决所有电能质量问题。设备的选型需要结合现场系统电压、总谐波畸变率、主要谐波次数及负载波动情况进行综合评估。

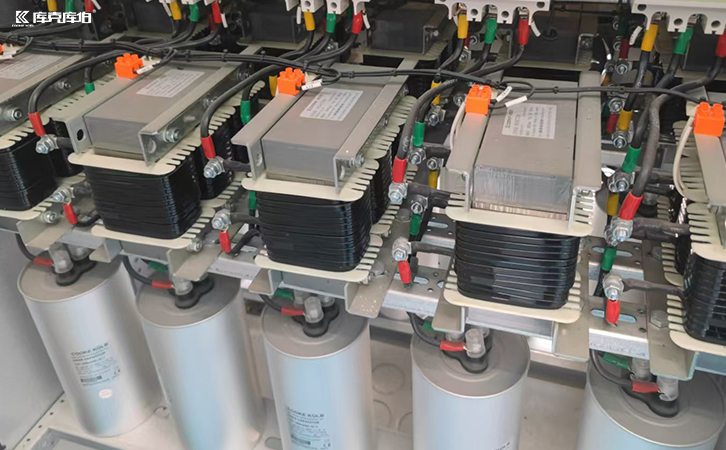

滤波电抗器
