低压滤波电抗器有哪些常见分类？选型与应用场景解析

返回列表来源：发布日期：2025-02-10 14:03:38【大中小】

低压滤波电抗器主要用于低压电力系统中滤除谐波并改善电能质量，其常见分类涵盖结构冷却、电路接法、核心功能及具体用途四个维度，实际选型需要结合现场负载特性与系统治理目标进行综合评估。

一、低压滤波电抗器的主要分类方式

根据不同的设计标准和应用需求，电抗器在结构和功能上存在明显差异，通常可以从以下四个维度进行划分。

1.按结构及冷却介质分类

结构设计和冷却方式直接影响设备的适用环境与功率范围。空心式电抗器没有铁心，通常适用于低功率场合；铁心式电抗器内部带有铁心，更适合需要较大电感量的场景。在冷却介质方面，干式电抗器采用空气冷却，常用于对环境防火或清洁度有特殊要求的场合；油浸式电抗器则使用绝缘油进行冷却，多应用于高功率且散热需求较高的系统中。

2.按电路接法分类

根据在电路中的连接方式，主要分为串联和并联两种。串联电抗器主要用于抑制电流的剧烈变化，从而保护后端设备和电网安全；并联电抗器则多用于补偿系统中的容性阻抗，起到调节电流和改善电压分布的作用。

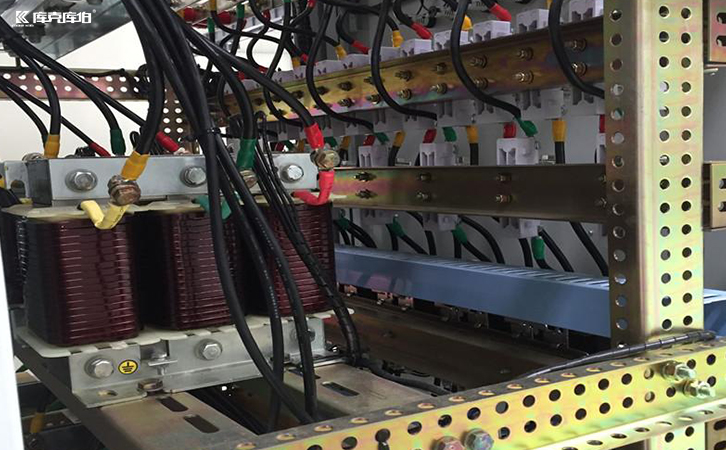

低压滤波电抗器

3.按核心功能分类

功能分类直接对应设备在电网中承担的具体任务。限流电抗器用于限制短路或大电流，保护线路与设备；滤波电抗器专注于消除电路中的特定谐波，常用于工频炉滤波柜等场景以提高电能质量；平波电抗器主要用于平衡直流电路中的电压和电流脉动，提升系统稳定性，常见于中频炉整流电流之后；功率因数补偿电抗器则与电容器配合，用于提高电力系统的整体功率因数。

4.按具体应用场景分类

针对特定设备的运行特性，电抗器也有专门的用途划分。进线出线电抗器多用于变频器系统，保护变频器及其周边设备免受电压浪涌和电磁干扰的影响；启动电抗器用于限制大型电动机的启动电流，减小对电网的冲击；饱和电抗器则具备可调电感量的特性，适用于需要动态调节电感参数的特殊工况。

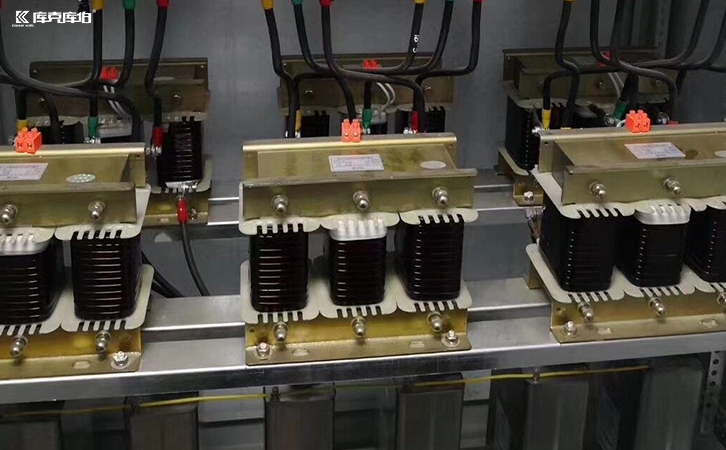

低压滤波电抗器

二、典型应用场景与电能质量治理建议

在工业制造、新能源、冶金、化工、数据中心及港口物流等用电场景中，变频器、整流器、中频炉、光伏逆变器等非线性负载较为密集。这些设备在运行过程中容易引发谐波干扰、功率因数偏低、三相不平衡或电压波动等电能质量问题。部分老旧厂区还可能面临柜体老化、新旧设备混搭导致系统不兼容等改造难点。

面对复杂的现场工况，单一设备有时难以完全匹配所有的治理需求。在选型与方案设计时，需要结合现场电能质量检测数据、配电结构和具体的治理目标进行综合判断。
