滤波补偿装置同时进行滤波与功率因数补偿的工作原理解析
滤波补偿装置之所以能够同时进行滤波和功率因数补偿，是因为其内部集成了针对谐波治理的滤波模块与针对无功优化的补偿模块，两者通过协同控制分别处理电力系统中的不同电能质量问题。在现代工业与商业用电场景中，这种综合治理方式有助于改善电网环境，提升整体电力质量。
一、滤波与补偿功能的核心工作原理
滤波补偿装置通常由滤波电路和功率因数补偿电路两部分组成，各自承担特定的电能治理任务。
1.滤波电路：滤除谐波与干扰信号
滤波电路的核心组件是滤波器，主要用于处理系统中的谐波电流。根据现场工况，滤波模块可采用无源LC回路滤除特定频次的谐波，或采用APF有源滤波器应对频次复杂、动态变化的谐波。通过实时检测并发出反向补偿电流，或者通过阻抗匹配，滤波电路有助于减少谐波对其他电气设备的干扰，降低设备绝缘受损或电路板异常的风险。
2.功率因数补偿电路：优化无功功率

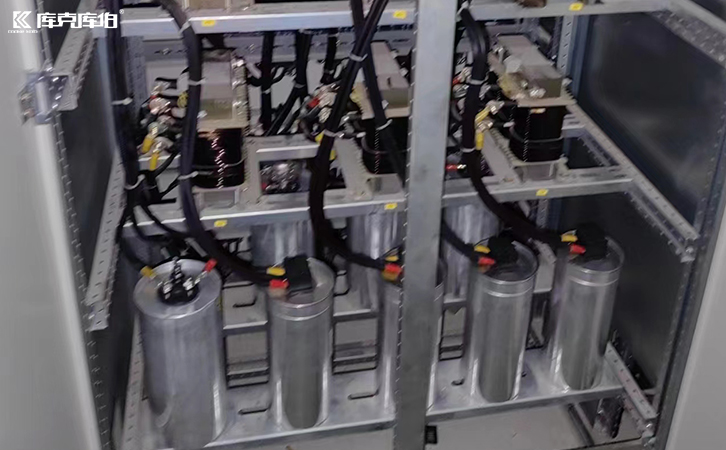

功率因数补偿电路主要通过调整电压和电流波形的相位关系，使系统的功率因数趋于合理区间。在电力系统中，冲击负载或变频负载会产生快速变化的动态无功。针对这类场景，补偿模块可采用SVG静止无功发生器实现毫秒级连续无级调节，或配置传统电容器组进行分级投切。通过优化功率因数，该电路有助于减少无功功率在电网中的流失，降低变压器与线路损耗，从而提升电网的供电能力。
