3次、5次、7次谐波治理装置选型指南及常见方案解析
针对电力系统中的3次、5次和7次谐波，通常分别采用谐波消除器、apf.html">apf有源滤波器以及特定滤波设备或变压器等谐波治理装置进行针对性抑制，具体选型需结合现场谐波频次、幅值及负载工况综合评估。谐波治理是改善电能质量、降低设备损耗的重要环节，合理配置治理设备有助于维持电力系统的稳定运行。
一、3次谐波的治理方案与装置选择
3次谐波及其倍数在三相四线制系统中容易引起中性线电流过大和变压器发热。针对3次谐波，常用的谐波治理装置是谐波消除器或专用的零序滤波器。这类装置通常基于串联谐振电路原理进行设计，通过特定的电路参数匹配，有助于将3次谐波的阻抗降至较低水平，从而引导并削弱3次谐波电流，使其控制在相关电能质量标准允许的范围内。
二、5次谐波的治理方案与装置选择
5次谐波是工业电力系统中较为常见的特征谐波，主要由六脉动整流设备等非线性负载产生。对于5次谐波的治理，主流方案包括使用apf有源滤波器以及无源滤波支路或变压器配合。apf有源滤波器能够实时检测系统电流，并注入幅值相等、方向相反的补偿电流，在应对频次复杂或动态变化的5次谐波时具备较好的适应性。此外，在部分特定工况下，也可以通过合理选择变压器的接线组别或变比，在一定程度上抑制5次谐波电压的传递与放大。
三、7次谐波的治理方案与装置选择

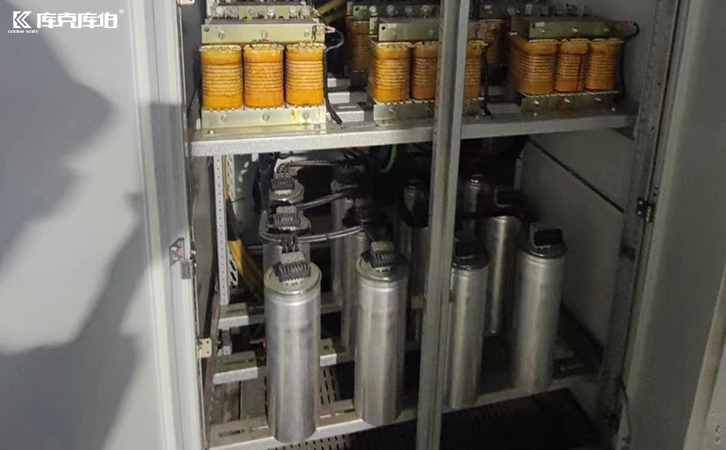

与3次和5次谐波相比，7次谐波在常规电力系统中的幅值通常相对较低，但在某些特定变频或整流设备密集的场景中仍需关注。对于7次谐波的治理，通常采用综合滤波方案，包括无源滤波器和谐波消除器。无源滤波器可以通过设定特定的LC谐振频率来吸收7次谐波分量；而apf等动态补偿设备则可以在治理5次谐波的同时，兼顾7次及其他高次谐波的滤除，从而提供更为全面的电能质量改善支持。
四、谐波治理装置选型的综合考量

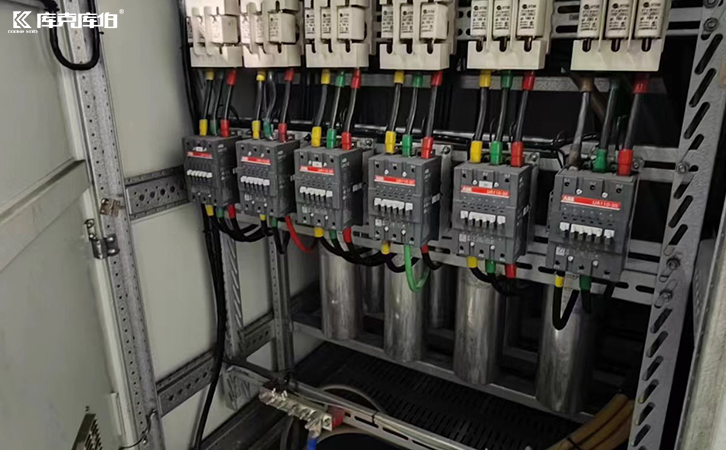

在选择谐波治理装置时，需要明确有源滤波与无源滤波的适用边界。无源滤波多通过LC回路滤除固定频次谐波，成本相对较低，但存在与系统发生谐振的风险；有源滤波则更适合应对频次复杂、动态变化的谐波环境。长期存在的谐波超标可能会加速电机老化、干扰控制电路板正常工作，甚至增加力调电费罚款风险。因此，在配置相关设备时，建议结合现场负载特性、谐波频谱分析报告以及无功补偿需求，制定系统化的电能质量优化方案。
