滤波补偿设备能否阻断谐波产生？作用机制与应用解析

返回列表来源：发布日期：2024-04-26 16:28:11【大中小】

滤波补偿设备无法从源头上阻断谐波的产生，但能够通过滤除和抑制电网中已存在的谐波电流，改善电能质量并保护电力系统。谐波主要由变频器、整流器、UPS等非线性负载在运行过程中产生，而治理设备的作用在于处理已产生的谐波，防止其注入电网并对其他设备造成干扰。

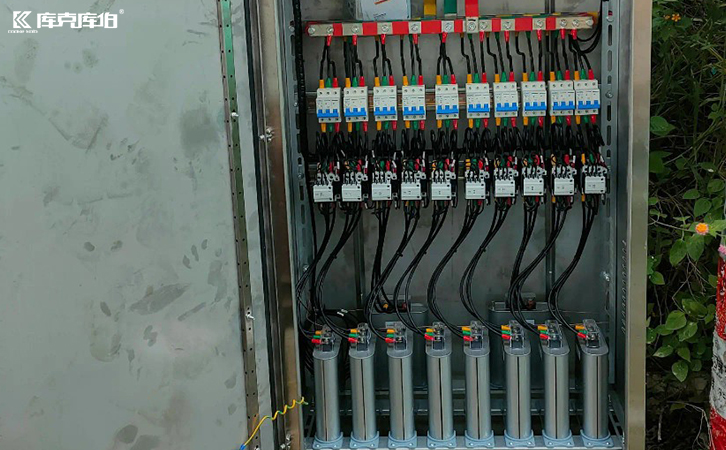

谐波的产生

一、谐波的产生机制与治理原理

在电力系统中，谐波的产生通常源于各类非线性负载的接入。当电流流经这些设备时，会导致电流和电压波形发生畸变。虽然无法直接阻止这一物理过程，但滤波补偿设备可以通过先进的电子技术和信号处理算法，精确识别并分析系统中的谐波成分。以APF有源滤波器为例，它能够实时检测谐波电流，并注入幅值相等、方向相反的补偿电流，从而在电网侧实现谐波的抵消与抑制，降低其对电力系统的影响。

二、滤波补偿设备在配电系统中的主要作用

1.维护电网安全与设备稳定

谐波电流容易引起电压偏差、功率因数下降，甚至可能导致变压器发热、电力设备过载或误报警。引入滤波补偿设备有助于降低这些问题的发生概率，提高电网运行的可靠性，延长用电设备的使用寿命。

2.改善电能质量与传输效率

波形畸变会增加电能损耗并降低传输效率。进行合理的滤波补偿可以滤除部分谐波成分，使电能质量趋于稳定。对于工业制造、数据中心、医院和实验室等对供电质量要求较高的场所，这类设备是保障敏感设备正常运行的重要配置之一。

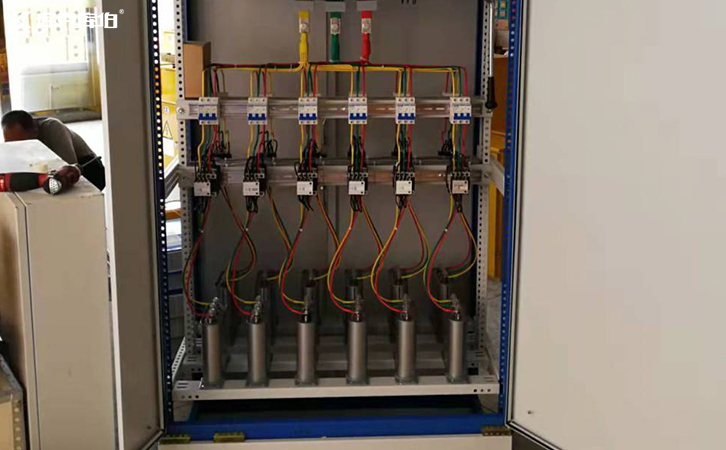

滤波补偿设备

3.优化能源利用效率

谐波的存在会产生额外的能量损耗，导致系统整体效率下降。通过科学的谐波治理，有助于降低这部分无效损耗，节省电力资源，契合当前节能减排的工业发展趋势。
