APF有源滤波器常见型号分类及选型应用指南

返回列表来源：发布日期：2024-04-26 16:31:09【大中小】

apf.html">apf有源滤波器的常见型号主要包括单相与三相桥式、并联型与串联型，以及三相三线和三相四线型等，具体选型需根据电力系统的相数、接入方式和接线制式来综合确定。作为现代电能治理的重要设备，它有助于滤除系统电流杂波，应对频次复杂、动态变化的谐波问题。

一、APF有源滤波器的主要型号分类

在工业与商业电力系统中，apf有源滤波器根据拓扑结构、接入方式和电网制式的不同，衍生出了多种型号，以满足不同场景的谐波治理需求。

1.按相数与拓扑结构分类

单相桥式有源滤波器（SAPF）主要适用于单相电力系统，利用桥式逆变器对信号进行处理，实现对单相电路中的谐波进行滤波，从而改善局部电力系统的质量。三相桥式有源滤波器（TAPF）则适用于三相电力系统，采用三相桥式逆变器，能够处理三相电路中的谐波和杂波，有助于改善电力系统的稳定性和功率因数。

2.按接入系统方式分类

并联型有源滤波器（SHAPF）是目前应用较为广泛的型号，主要并联在电力系统中，通过注入补偿电流来抵消负载产生的谐波，有助于减少电路中的杂波。串联型有源滤波器（SEAPF）则串联在电路中，主要用于消除电压谐波，对电路中的信号进行滤波处理，有助于提高电路的稳定性和可靠性。

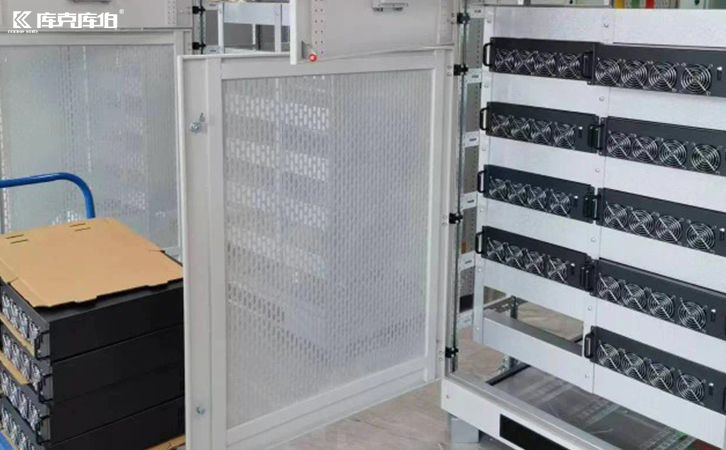

apf有源滤波器

3.按系统接线制式分类

除了上述基础分类，实际应用中还会根据电网的接线制式设计特殊型号，如三相三线型有源滤波器和三相四线型有源滤波器。三相四线型设备能够额外处理零线谐波电流，适用于存在大量单相非线性负载的商业建筑或数据中心等场景。

二、有源滤波与无源滤波的核心区别

在选择apf设备时，通常需要将其与传统的无源滤波器进行对比。无源滤波多通过LC回路滤除固定频次的谐波，而有源滤波技术能够实时检测并应对频次复杂、动态变化的谐波。虽然谐波无法通过肉眼直接观测，但长期超标可能会击穿设备绝缘、干扰电路板正常工作，甚至导致设备频繁损坏。因此，在谐波源复杂、负载变化快的场景中，有源滤波方案通常具备更好的适应性。

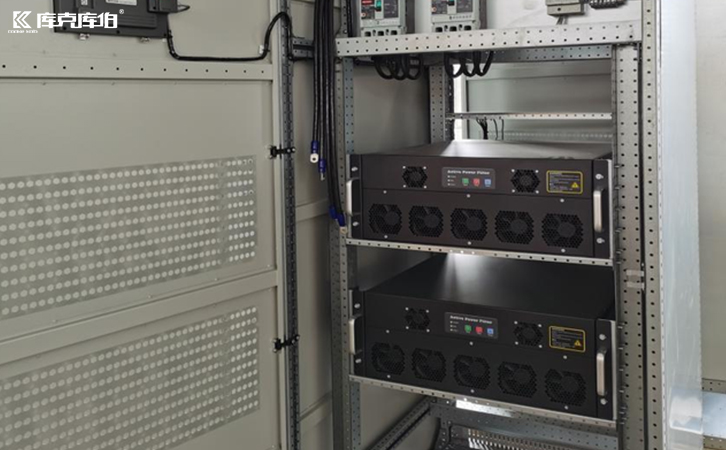

apf有源滤波器常见型号

三、如何根据实际需求进行选型

选择合适的型号需要综合评估现场的电力工况。如果厂区仅存在功率因数波动，通常选用SVG动态无功补偿即可；但如果现场同时存在谐波超标与功率因数不达标的情况，则建议将APF与SVG搭配安装。在选型时，应详细测量电网的谐波频谱、负载特性以及系统接线方式，确保所选型号的参数与现场需求相匹配，从而在合理工况下改善电能质量，降低设备故障风险。
