变电站中的主要谐波源包括各类非线性负载、电容器组自身引发的谐波谐振以及复杂的混合负载设备，合理配置「抗谐波电容器」等治理设备有助于改善电能质量并维持系统稳定运行。

一、变电站主要的谐波源分析

在工业制造、新能源、数据中心等场景中，变频器、整流器、UPS、充电桩、光伏逆变器、中频炉及伺服驱动等非线性负载是变电站中常见的谐波源。此外，感性电机和非晶合金变压器等设备在运行过程中，也会引起电力系统波形失真，产生谐波电流与电压波动。这些非线性负载是导致电网谐波污染的重要因素。

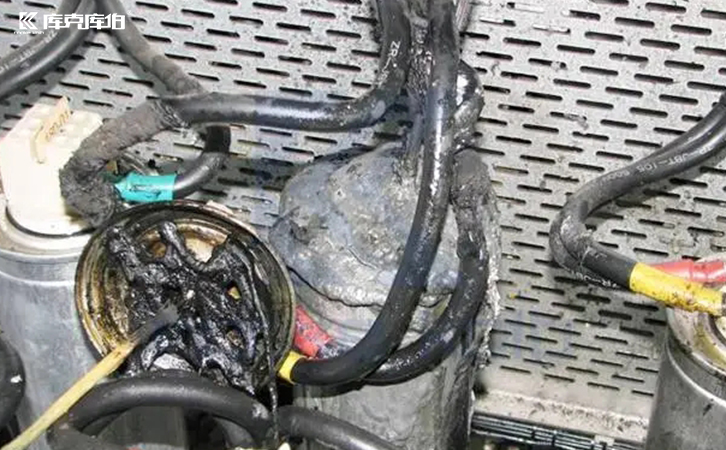

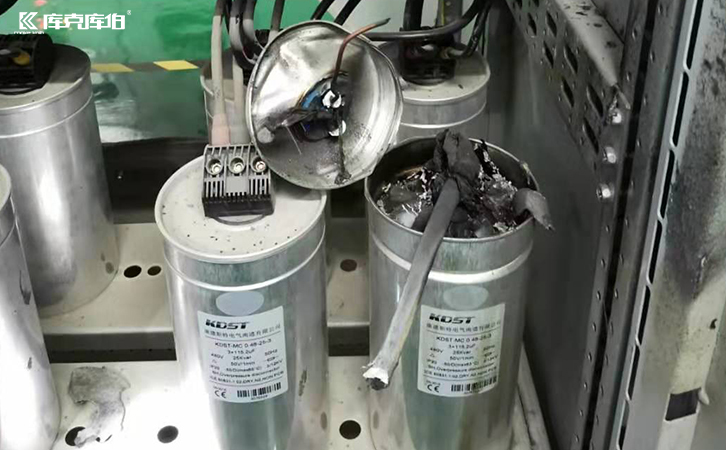

变电站中的传统电容器接入电源系统后，在特定工况下可能与系统阻抗发生谐振，从而产生附加的谐波电压或放大原有的谐波电流。为了应对这一问题，在电容器位置使用「抗谐波电容器」或搭配相应电抗器，有助于抑制谐波放大风险，降低电容器受谐波冲击而损坏的概率。

变电站内还可能引入开关电源、模拟负载等其他设备。在复杂的电力系统中，这些负载与部分老旧补偿装置可能相互作用，引发三相不平衡、电压波动等复杂的电能质量问题。如果治理方案没有结合现场实测数据和负载特性，容易出现选型偏差、补偿不足或谐波放大等情况。

抗谐波电容器

针对变电站内多样化的谐波源，单一设备不一定适合所有场景，需要根据具体问题制定组合治理方案。

当系统以谐波干扰为主时，可重点评估有源滤波器（APF）或「抗谐波电容器」；若无功不足、功率因数波动明显且伴随谐波问题，可结合APF、静止无功发生器（SVG）与电容电抗形成综合治理方案。在设备选型时，APF需结合谐波电流和系统电压配置，SVG与电容器需结合无功容量、功率因数和负载波动情况配置。

抗谐波电容器

变电站谐波治理需要全面排查谐波源，并根据实际工况采取针对性的措施。通过科学的设备选型与方案配置，能够有效降低谐波对电力系统的影响，为电网的安全与稳定运行提供支持。
